Warum gibt es so viele Ansätze, sich auf die Geschäftsprozesse zu konzentrieren und diese zu verbessern? Wie funktionieren eigentlich Prozesse oder Abläufe im Unternehmen? Gibt es wesentliche Unterschiede zwischen Groß-, Mittel-, Klein- und Kleinstunternehmen?

Je größer ein Unternehmen, desto stärker ist es in Funktionen gegliedert. Umso schwerer können Prozesse identifiziert und gesteuert werden. Umso schwieriger ist Kundenorientierung durchzusetzen. Zur Optimierung und Neugestaltung ihrer Prozesse nutzen deshalb große Unternehmen häufig radikale Methoden, um Kurskorrekturen zu erreichen, obwohl sanfte Prozessentwicklungen besser geeignet wären. Kleine und mittlere Unternehmen nutzen meist – je nach Temperament der Firmeneigner – die sanften Methoden unter Einbeziehung der Mitarbeiter.

Da die Leistungserbringung für den Kunden (Geldquelle) im Unternehmen in Prozessen (Abläufen) erfolgt, ist die Betrachtung der eigenen Prozesswelt unerlässlich – unabhängig von der Größe. Für produzierende Unternehmen ist dies bereits relativ geläufig, Dienstleistungsunternehmen haben hier noch stärkeren Nachholbedarf.

Eine Ausnahme stellen sehr kleine Unternehmungen dar. Teams von wenigen Kollegen können ganz ohne definierte Prozesse auskommen. Allerdings muss die interne Kommunikation und die laufende fundierte Kenntnis dessen, was die anderen Teammitglieder machen, hervorragend funktionieren.

1 Prozess und Funktion im Unternehmen

Die Kräfte des Marktes zwingen die Unternehmen zu

· ganzheitlicher Betrachtung aller Vorgänge, welche die Kundenbeziehung berühren

· ausgeprägter Kundenorientierung auf allen Ebenen

· Überwindung von Abteilungs- und Funktionsegoismen

· Anordnung aller Vorgänge zu Prozessen, nicht zu Abteilungsfunktionen

· laufender Optimierung der kundenbezogenen Prozesse.

Fokussiert werden muss:

· auf Aktivitäten und Prozesse mit Wertschöpfung. Nur diese fördern die Kundenbeziehung

· auf den Kunden, da dieser die einzige Geldquelle für das Unternehmen bildet

· auf Aktivitäten mit Wertschöpfung - diese müssen optimiert werden

· auf Aktivitäten ohne Wertschöpfung - diese müssen eliminiert werden

· auf Prozesse - diese müssen messbar gemacht werden. Nur Prozesse, die messbar sind, können gesteuert und optimiert werden

· auf Messgrößen als Ansätze für Korrekturmaßnahmen. Die Messgrößen müssen Kundenbezug haben

· auf interne Kunde-Kunde Beziehungen. Diese müssen als Wertmaßstab für die Zusammenarbeit von Abteilungen / Funktionen genommen werden

· auf Geschäftsprozesse und Wertschöpfung gleichermaßen.

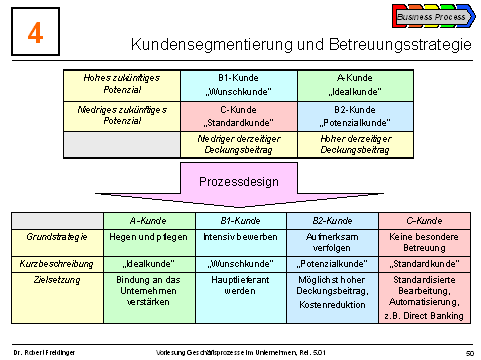

In diesem Zusammenhang ist auf die verschiedenen Arten von Kunden hinzuweisen. Jeder Prozess hat Prozess- und Systemkunden. Prozesskunde ist jeder Kunde, der eine Leistung aus dem Prozess bezieht. Systemkunde ist der Kunde, für den der Prozess eigentlich etabliert wurde, um eine Leistung bereitzustellen. Beispiel Zahnarzt: Prozesskunde ist der (Kassen-) Patient, welcher eine Leistung an seinen Zähnen erhält. Systemkunde ist die Krankenkasse, welche die Leistung des Zahnarztes bei Kassenpatienten vergütet. Typischerweise erfährt der Prozesskunde in diesem Beispiel nicht, wie der Systemkunde den Zahnarzt vergütet – welche Leistungen mit welchen Beträgen vergütet werden. Hier ist sicherlich noch Verbesserungspotenzial.

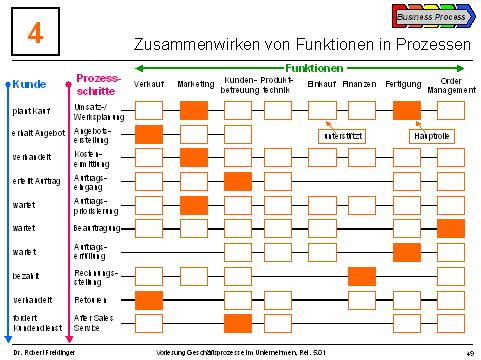

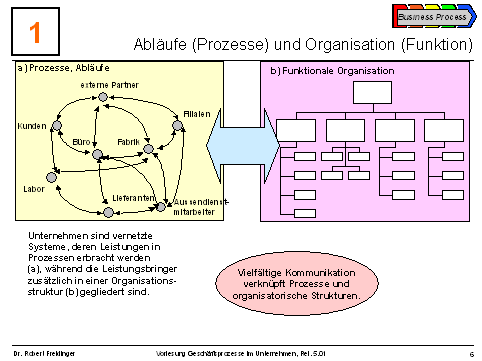

1.1 Abläufe wirken funktionsübergreifend

In dieser Vorlesung werden wir Aktivitäten zu Prozessen sortieren. Wir werden feststellen, dass die traditionellen Organisationen die vertikale Optimierung von Abteilungen oder Funktionen stark fördern, eine horizontale Optimierung dagegen hindern. Unternehmen, welche unter dem Druck des Marktes und der Konkurrenz heute kundenorientiert handeln möchten, müssen sich prozessoptimiert aufstellen und dabei innere Abteilungsgrenzen überwinden und die bisher etablierten inneren Strukturen z.T. drastisch ändern. Dies führt zu bisher ungewohnten Betrachtungsweisen und kann sogar zu Umstrukturierungen im Unternehmen und zu neuen Managementtechniken führen. Dieser Wandel geht einher mit der Wiedereinführung von Teamarbeit und/oder der Übergabe von Verantwortung an die Arbeitsebene. Die zwangsläufigen Vorteile, welche kleine Unternehmen hier haben, zwingen die großen Konzerne zum Umdenken.

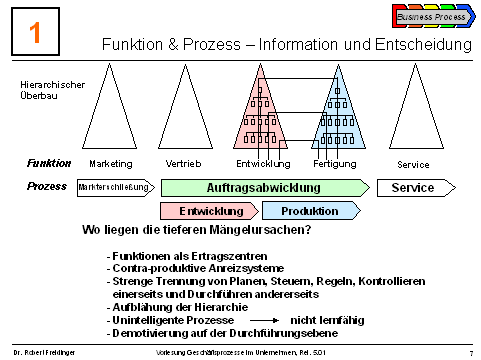

1.2 Rolle der Funktion im Unternehmen

Unternehmen sind heute meist funktional aufgebaut. Unternehmen sind organisiert, um in Funktionen zu arbeiten und um Funktionen zu optimieren. Die Arbeit der Funktionen ist in Funktionsbeschreibungen exakt dargelegt. Die Arbeitsanforderungen und -vorgänge sind in den Arbeitsplatzbeschreibungen zu jeder Tätigkeit in der Funktion genau erläutert. Die Organisation ist transparent. Jeder Beteiligte findet sich in genau beschriebener absoluter und relativer Position wieder. Die Berichtslinien sind klar und eindeutig. Jeder hat nur einen direkten Chef. Die Arbeitsstrukturen sind einfach.

Im Gegensatz zu Prozesskosten können die von einer Funktion direkt erzeugten Kosten im Unternehmen relativ leicht ermittelt werden, da dies durch Kostenstellen belegt ist.

Funktionen sind wichtig als Basis des Expertenwissens und der Know-hows, als Kompetenzzentrum sowie als Ressource. Sie stellen die Expertise, fördern diese und entwickeln sie weiter.

In funktional orientierten Unternehmen ist jeder in Arbeitsvorgänge eingebunden. Diese Vorgänge sind als Geschäftsprozesse funktionsübergreifend. Es ist schwierig, Verantwortung eindeutig zuzuordnen. Im Falle des Misserfolgs ist keiner verantwortlich, da immer mehrere Abteilungen – wenn auch in unterschiedlichem Maße - zusammen agieren und voneinander abhängig sind.

Diese Fokussierung auf die Funktionen kann dazu führen, dass Prozesse fragmentiert sind und für Mitarbeiter unsichtbar. Prozessmanagement findet nicht statt. Die Prozessqualität ist nicht sichtbar und nicht messbar. Anreizsysteme für Mitarbeiter sind ebenfalls funktionsorientiert und damit im Sinne von Prozessmanagement kontraproduktiv. Die funktionale Ausrichtung führt zu strenger Trennung von Planen, Steuern und Regeln und Kontrollieren einerseits sowie Durchführen andererseits. Weitere Folgen sind unintelligente Prozesse (nicht lernfähig) und Aufblähung der Hierarchie, da immer mehr kontrolliert werden muss. Weiterhin erzeugt dies Demotivierung auf Durchführungsebene.

Je größer ein Unternehmen ist, desto mehr ist es - falls traditionell aufgebaut - funktional gegliedert. Desto schwieriger ist die Prozessgestaltung.

1.3 Der Prozess im Unternehmen

Die Erbringung der Lieferungen und Leistungen in Unternehmen erfolgt in Prozessen. In den Prozessen sind die einzelnen Funktionen des Unternehmens als Leistungsbereiche beteiligt. Für die Optimierung der Leistungserbringung sind die Prozesse zu betrachten. Optimierung von Funktionen führt nicht zum Ziel.

Unternehmen sind aufgrund ihrer streng funktionalen Orientierung heute normalerweise nicht organisiert, um Prozesse zu optimieren. Der kritische Pfad enthält viele beteiligte Funktionen, welche um gleiche Ressourcen konkurrieren und im internen Wettbewerb stehen.

Die Kosten von Prozessen können in heutigen Unternehmen normalerweise überhaupt nicht angegeben werden. Der ökonomische Effekt eines Prozesses ist nicht sichtbar. Änderungen können somit nur schwer begründet werden. Der Kostennutzen ist nicht einfach ermittelbar. Auf die Prozesskostenrechnung als Möglichkeit der Kostenermittlung und -verfolgung in Prozessen wird in einem späteren Kapitel detailliert eingegangen.

Der Kunde bekommt die bestellten Leistungen – Güter oder Dienste – als Ergebnis der Geschäftsprozesse. Zur Steigerung der Kundenzufriedenheit müssen die Prozesse betrachtet und optimiert werden.

1.4 Der Begriff des Prozesses

Das Wort bzw. der Wortstamm des Begriffs „Prozess“ stammt aus dem Lateinischen von „procedere = vorangehen, vorgehen“. Aufbauend auf diesem Wortstamm haben sich die unterschiedlichen Bedeutungen und Definitionen von Prozessen, je nach spezifischer Sichtweise und Anwendungszweck, entwickelt.

Unsere Prozessdefinition lautet:

"Jedes Unternehmen ist eine Ansammlung von Tätigkeiten, durch die sein Produkt entworfen, hergestellt, vertrieben, ausgeliefert und unterstützt wird. Alle diese Tätigkeiten lassen sich in einer Wertkette darstellen. Jede Wertaktivität setzt... jeweils gekaufte Inputs, menschliche Ressourcen sowie Technologien in irgendeiner Form ein.“ [Porter]

2 Wertschöpfung

Der Begriff der Wertschöpfung kommt aus der Volkswirtschaftslehre (Mikroökonomie). Im Mittelpunkt der klassischen Wertlehre stand der objektive Wert der Ware (Tauschwert, Preis). In der modernen Theorie steht jedoch der subjektive Gebrauchswert der Ware im Mittelpunkt. Dieser subjektive Wert zielt auf die Bedeutung des Gutes für die Bedürfnisbefriedigung des Nutzenden. Somit ist die Wertschöpfung immer am kundenspezifisch und am Kunden ausgerichtet.

Als Wertschöpfung wird in einer Volkswirtschaft der Wert die in einer Periode hergestellten Waren und Leistungen angesehen. Die Wertschöpfung wird in der VGR (Volkswirtschaftlichen Gesamtrechnung) als Brutto-Wertschöpfung errechnet aus der Differenz von Produktionswert und Vorleistungen. Zieht man hiervon die Einfuhrabgaben ab, so erhält man das Bruttoinlandsprodukt zu Marktpreisen. Dieses vermindert um die Abschreibungen ergibt das Nettoinlandprodukt zu Marktpreisen. Zieht man hiervon wiederum die indirekten Steuern ab und rechnet die Subventionen hinzu, so erhält man die Netto-Wertschöpfung (Nettoinlandprodukt zu Faktorkosten).

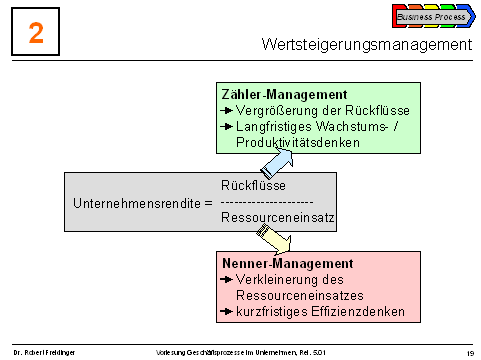

Analog kann im Unternehmen die Wertsteigerung gesehen werden. Wertsteigerungsmanagement ist die Maximierung der Rückflüsse des Kapitals und der Ressourcen bei möglichst geringem Ressourceneinsatz. In direktem Zusammenhang dazu steht das Cash Flow Management.

In verschiedenen Unternehmen werden zwar unterschiedliche Waren erzeugt oder unterschiedliche Dienstleistungen erbracht, die grundlegenden Prozesse (z. B. Auftragsannahme, Rechnungsstellung) sind jedoch identisch bzw. mindestens stark ähnlich.

Was braucht ein Haushaltsgerätehersteller, um eine Bestellung anzunehmen, die Bestellung zu bearbeiten, das Gerät herzustellen, es auszuliefern und die Rechnung zu stellen? Welche Schritte muss eine Bank vollziehen, wenn sie Transaktionen abwickelt, Filialen koordiniert und Kreditentscheidungen rechtzeitig und korrekt trifft? Wie konstruiert ein Automobilhersteller ein neues Fahrzeug, das aus Tausenden von Bauteilen besteht, wie handhabt er den täglichen Strom von Bestellungen und Lieferungen mit Lieferanten und Montagewerken? Jede Geschäftstätigkeit sieht anders aus, doch eines haben alle gemeinsam: alle sind Systeme, die ihren Kunden Wert liefern ‑ "Wertschöpfungssysteme". Innerhalb der Wertschöpfungssysteme werden Produkte und Leistungen in Wertschöpfungsketten erzeugt. Grundlage der Wertschöpfungskette ist, auf welchem Weg und mit welchen Aktivitäten ein Produkt erzeugt wird.

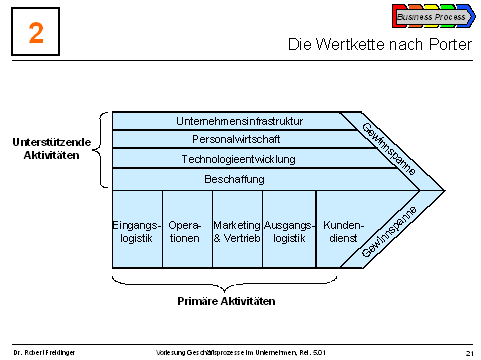

Ein Unternehmen wird dabei als Ansammlung von Tätigkeiten gesehen. Alle zusammen, vom Produktdesign über die Herstellung und den Vertrieb stellen in ihrer Summe die Wertkette des Unternehmens dar. Nach außen hin ist diese Unternehmenswertkette eingebunden in die Wertketten von Lieferanten, Vertriebskanälen und Kunden.

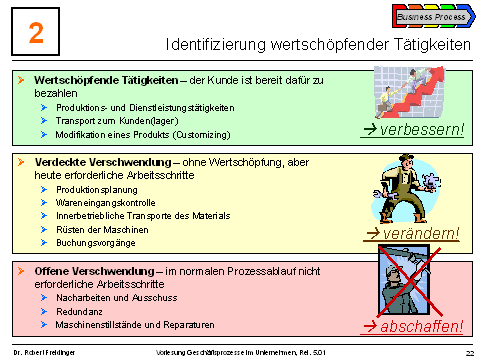

Unterschieden wird in primäre und unterstützende Aktivitäten in den Prozessen, in welchen die Wertschöpfung erfolgt. Primäre oder unmittelbare wertschöpfende Aktivitäten befassen sich mit der physischen Herstellung eines Produkts und dessen Verkauf bzw. Distribution an den Kunden. Ebenso ist der Kundendienst inbegriffen. Unterstützende Aktivitäten befassen sich nicht direkt mit der Herstellung des Produkts oder der Dienstleistung. Ihre Aufgabe ist es, die primären Aktivitäten aufrechtzuerhalten. Sie sind verantwortlich für die Beschaffung von Inputs, Technologien, Human Resources etc. Unterstützende Aktivitäten sind deshalb mittelbar wertschöpfend. Beispiele dafür sind: Beschaffungs-, Konstruktions-, Arbeitsvorbereitungs-, Produktionsplanungs- und -steuerungs- sowie Entwicklungsprozesse.

Nichtwertschöpfende Prozesse sind möglicherweise zur Aufrechterhaltung des Betriebsgeschehens notwendig, haben jedoch keinen direkten Produkt- und Kundenzusammenhang. Sie haben keinen erkennbaren Nutzen für den Kunden. Dies umfasst alle Aktivitäten der Unternehmensinfrastruktur sowie Prozessteile wie Lagerung, Vorbereitung, Liegen, Warten, Transport, Kontrolle, Inspektion. Letztere müssen soweit wie möglich reduziert werden, da sie ausschließlich kostentreibend wirken und sogar die Befriedigung der Kundenbedürfnisse hemmen.

Unmittelbar (primär) wertschöpfende Prozesse sind z.B.

· Entwicklung eines kundenspezifischen Produkts

· Herstellung einer Ware

· Erbringung einer Dienstleistung

Mittelbar (sekundär) wertschöpfende Prozesse sind z.B.

· administrative Prozesse mit Kundenbezug

· Angebotserstellung

· Produktentwicklung, falls nicht kundenspezifisch

· Zollabfertigung im Auftrag des Kunden

Nicht wertschöpfende Prozesse bzw. Aktivitäten können z.B. sein

· administrative Vorgänge ohne Kundenbezug

· Buchführung, Werkschutz, Kantine (Wie wichtig sind die Mitarbeiter?)

· Planung ohne Bezug zum Produkt / Kunden

· Warte-, Liege- und Transportzeiten

· Ausschuss und Nacharbeit.

Der Kunde honoriert nur die direkt wertschöpfenden Anteile an einem Produktrealisierungsprozess. Die nichtwertschöpfenden Anteile werden sogar als negativ gesehen (Zeitverzögerung, Rückfragen = Belästigungen). Diese Sicht kann für Prozesskunden und Systemkunden durchaus unterschiedlich sein.

Die hier getroffene Einteilung in mittelbar und nicht wertschöpfende Prozesse bzw. Aktivitäten ist sehr krass und nicht immer eindeutig. Zur Beurteilung des Kundennutzens einer Aktivität eignet sich deshalb die Analyse des Wertschöpfungspotenzials einer Aktivität im Prozess unter Betrachtung des Kundennutzens. Unterschieden wird dabei zwischen externen Kunden (=Geldquelle) und internem Kunden (=Kostenfaktor) für das Unternehmen. Dazu muss natürlich der Prozess bekannt sein, es müssen alle Aktivitäten ermittelt und die Kunden (intern/extern) für jede Aktivität klar identifiziert sein.

Unter Wertschöpfung wird der Wertunterschied verstanden, welchen ein Produkt oder eine Dienstleistung im Unternehmen bekommt. Wie oben ausgeführt, ist hier die Kundensicht für den subjektiven Wert von Bedeutung. In der Produktion ist die Generierung von Wert auf die Herstellkosten bezogen, dies ist strikter Gegensatz zur Kundenorientierung. Grundlage ist die Bewertung der eingekauften Rohmaterialien oder -leistungen. Diese werden im Unternehmen veredelt. Das fertige Produkt bzw. die fertige Dienstleistung muss sich im Wert aus Sicht des Kunden von den Rohmaterialwerten deutlich unterscheiden. Für diese Differenz ist der Kunde bereit, einen Preis zu bezahlen. Dabei gilt ausschließlich die Bewertung des Kunden. Die firmeninterne Bewertung der Herstellkosten ist dabei unerheblich.

3 Mess- und Bewertungsmethoden für Geschäftsprozesse

3.1 Messgrößen von Prozessen und Kennzahlensysteme

Warum sollen wir Prozesse messen?

· Wenn wir eine Sache nicht in Zahlen ausdrücken können, wissen wir nicht genug darüber.

· Wenn wir nicht genug über eine Sache wissen, können wir diese nicht steuern.

· Wenn wir etwas nicht steuern können, sind wir dem Zufall und den Wechselfällen des Lebens ausgeliefert.

Die messtechnische Erfassung von Prozessen erfolgt in Key Performance Indicators KPI's als Prozessmessgrößen. Dies können z.B. sein:

· Durchlaufzeit (Lead Time)

· Vollständigkeitsgrad bei Lieferung

· Lagerumschlagshäufigkeit (Gross Inventory Turns)

· Erreichte Preissenkung bei Einkaufsverhandlungen

· Lieferzeitprofil (Verteilung der Lieferzeiten über ein Produktspektrum)

· Forecast Accuracy

· Anzahl Neuteile im Verhältnis zu allen Teilen

· Durchschnittlicher Auftragswert (pro Vorgang, pro Mitarbeiter, etc.).

· Anzahl Schulungstage pro Mitarbeiter,

· etc.

Diese KPIs ergeben eine Aussage über die unternehmensinterne Leistungsfähigkeit. Die externe Wirkung auf den Kunden wird in Customer Satisfaction Indices CSI's erfasst. Beispiele für CSIs sind:

· Anteil Lieferungen zum Kundenwunschtermin

· Reaktionszeit auf Anfragen

· Erreichbarkeit Hot Line.

· On Time Delivery

· Reklamationsrate

· Qualtäts-Index (Beanstandungsrate)

· Zulieferzufriedenheit.

Anforderungen an die Prozessmessgrößen sind

· sie müssen die Prozessperformance widerspiegeln und eine Indikator für die Prozessleistung sein. Leistungsgrößen sind besser als Aufwandsgrößen.

· sie müssen den Prozess darstellen und möglichst Kundenbezug haben.

· sie müssen die Prozesssteuerung erlauben. Sie sind das Steuerungsinstrument des Process Owners für seinen Prozess.

· sie müssen eindeutig definiert und vereinbart sein.

· sie sollten eine Aussage über die Prozessstabilität erlauben.

· sie sollten mit den Customer Satisfaction Indicators CSIs verknüpft werden können.

· sie sollten ohne Manipulationsmöglichkeit einfach und automatisch aus den EDV-Systemen ermittelbar sein.

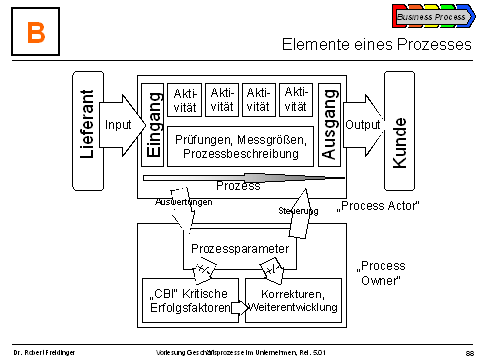

Zur Messtechnik gehört ein Regelkreis.

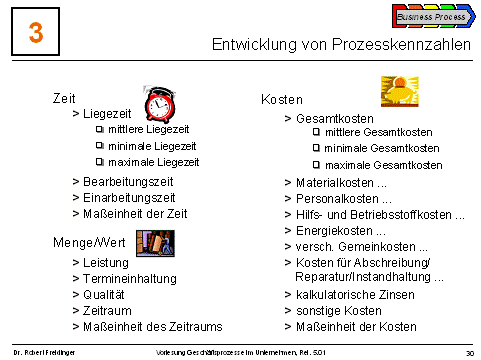

Prozesskennzahlen müssen den Prozess wiedergeben. Deshalb entwickeln sie sich am Besten aus Größen wie Zeit, Menge und/oder Wert und Kosten oder Leistung. Es sind auch Kombinationen möglich.

3.2 Benchmarking

Benchmarking ist in der Computerindustrie verwurzelt und wird dort eingesetzt, um in Aufbau, Ausstattung, Technik, Speicherausbau, Betriebssystemen, Bussystemen etc. sehr unterschiedliche Computer hinsichtlich ihrer Leistungsfähigkeit zu vergleichen. Die einzelnen Computer sind dabei in den einzelnen Komponenten sehr unterschiedlich und aufgrund ihrer Komplexität sowie im Zusammenwirken der einzelnen Komponenten nicht direkt vergleichbar. Ziel ist es, die Performance des Gesamtsystems anhand von einzelnen Kenngrößen zu bewerten, welche möglichst den Kundennutzen abbilden sollen.

Aus dem konventionellen Benchmarking wurde zur Beurteilung der Prozessqualität und -leistung das Process Benchmarking entwickelt. Benchmarking wird vor allem in der Software- und Hardwareentwicklung zur Positionierung des eigenen Unternehmens relativ zu den besten der eigenen oder fremden Branche anhand kritischer Erfolgskennzahlen genutzt. Diese Betriebsvergleiche zeigen die Leistungsfähigkeit bzw. Position in Relation zur Konkurrenz.

Benchmarking ist hier der

· kontinuierliche Vergleich von Produkten, Leistungen sowie Prozessen und Methoden mit einem oder anderen Unternehmen (oder anderen Bereichen im eigenen Unternehmen bzw. Konzern)

· mit dem Ziel, die Leistungslücke zu den Klassenbesten (Best in Class) systematisch zu schließen und

· um die Verbesserungspotenziale zu identifizieren.

Anhand von Kennzahlen wie Zeitdauer, Liefertreue, Erfüllungsgrad etc. können Prozesse einem Ranking unterzogen werden. Es ist möglich, auf den ersten Blick grundverschiedene, nicht vergleichbare unternehmensspezifische Prozesse in ihre Aktivitäten und Teilprozesse zu zerlegen und auf dieser Basis Vergleiche zwischen Unternehmen aus gänzlich unterschiedlichen Branchen zu erlangen. Grundgedanke: Lokalisieren der Teilprozesse und Aktivitäten, welche das größte Potential zur Verbesserung aufweisen.

Die Anwendung dieser Methodik auf die Beurteilung von Prozessen wird die Gesamtperformance des Unternehmens gemessen. Da die direkt ermittelten Werte des Unternehmens zwar interessant sind, jedoch keine Wertung im Wettbewerb ergeben, werden die Benchmarking Daten des Unternehmens mit anderen Unternehmen verglichen. Diese Unternehmen sollten zweckmäßigerweise im direkten Wettbewerb stehen und möglichst aus der gleichen Branche kommen.

Als Ergebnis ergibt sich eine Bewertung der Leistungsfähigkeit des Unternehmens bzw. des betrachteten Prozesses als absolute Zahl in den relevanten Prozessparametern. Weiterhin wird die relative Position zu den berücksichtigten Wettbewerbern dargestellt:

besser <--> gleichwertig <--> schlechter.

Darüber hinaus werden die Stärken und Schwächen des eigenen Unternehmens bzw. der betrachteten Prozesse im Vergleich zu den Konkurrenten aufgezeigt. Daraus ergeben sich sofort Ansatzpunkte für Prozessverbesserungen.

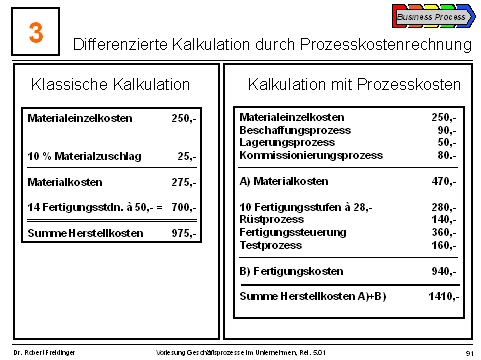

3.3 Prozesskostenrechnung

Die traditionelle Kostenrechnung baut auf technisierbaren Vorgängen in der Fertigung auf. Betrachtet werden Effizienz der Fertigungsressourcen, Beurteilung relevanter Mengengerüste durch Fertigungsplanung und Fertigungsnachkalkulation, etc. Vergessen wird dabei, dass seit Einführung beispielsweise der Grenzplankostenrechnung vor gut 40 Jahren die Gemeinkosten um mehr als 100 % auf nunmehr 70 % der Gesamtunternehmenskosten (Industriedurchschnitt) oder sogar noch höher gestiegen sind. Die klassische Zuschlagskalkulation mit Herstellkosten plus Gemeinkostenzuschlag wird damit diesem Sachverhalt nicht mehr gerecht. Hier bietet die Prozesskostenrechnung einen besseren Ansatz. Problematisch ist, dass die klassische Kostenrechnung in den vergangenen Jahrzehnten bewährte EDV-Systeme und –Unterstützung aufgebaut hat. Die Prozesskostenrechnung hat dieses nicht. Sie verlangt darüber hinaus weitere Systemunterstützung, die für längere Zeit sicherlich parallel zur bestehenden Kostenrechnung aufgewendet werden müssen.

Heute sind die Kostenrechnungsinformationen in der Praxis bei weitem nicht so aussagefähig, wie es die betriebswirtschaftliche Literatur darstellt. Die Entscheidung über Fremdbezug anstelle Eigenfertigung, Hereinnahme und Ablehnung eines Zusatzauftrages etc., ist von einer Vielzahl von Umfeldbedingungen abhängig. Diese werden in der Kostenrechnung nicht einmal im Ansatz aufgezeigt. Außerdem wirken diese spezifischen Einzelfall jeweils sehr unterschiedlich. Lieferantenqualität, Know-how Abhängigkeit, langfristige Interdependenzen des Marktes etc. sind hierbei in der Regel wesentlich höher zu bewerten. Der Begriff „Total Cost of Ownership“ – die Betrachtung der Kostenaspekte eines Produkts oder eines Vorgangs (Prozesses) über die deren gesamte Lebensdauer mit allen Aspekten von Anfang bis Ende, passt mit der Kostenrechnung überhaupt nicht zusammen. Dies kann gefährlich werden, wenn damit Cost-Center oder Profit-Center beschrieben und deren Performance mit daraus abgeleiteten Zahlen bewertet werden soll. Einer konventionellen Kostenrechnung kann dadurch sehr schnell viel zuviel zugemutet werden.

Die konventionelle Kostenrechnung kann in einfachen aber durchgängigen und transparenten Strukturen das Unternehmen abbilden. Vielfach reicht hierfür eine simple Vollkostenrechnung mit Plan‑Ist‑Vergleich völlig aus.

Dass die Gemeinkosten in die Kostenrechnung einbezogen werden müssen, zeigen bereits wertanalytische Methoden. Problem ist die Zuordnung zu Einzelvorgängen. Die Prozesskostenrechnung ebnet den Weg, die Leistungsverrechnung auch auf den Gemeinkostenbereich zu übertragen. Damit kann das Gemeinkostenmanagement methodisch erweitert werden. Es wird möglich, Kostenelemente im Gemeinkostenbereich verursachungsgerecht den wertschöpfenden Aktivitäten zuzuordnen.

Insbesondere gegenüber japanischen Unternehmen waren in der jüngeren Vergangenheit in der europäischen Industrie Kosten‑, Qualitäts‑ und Innovationsnachteile spürbar. Als Reaktionen verstärkten gerade Serienfertiger ihr Engagement bei kundenindividuellen Kleinserien beziehungsweise Einzellösungen und/oder produktbegleitenden Dienstleistungen. Damit sollten über kommunikative und logistische Vorteile internationale Mitbewerber abgewehrt werden. Die damit verbundenen Kleinserien oder die Einzelproduktion erfordert aber wesentlich mehr planende, vorbereitende und steuernde Tätigkeiten als die üblichen Standardlösungen. In Ergänzung fertigungsspezifischer Herstellkosten nehmen somit "Komplexitätskosten" einen immer höheren Stellenwert in den betrieblichen Kostenstrukturen ein.

Die Prozesskostenrechnung im europäischen Kulturkreis konzentriert sich auf die verursachungsgerechte Verteilung der Gemeinkosten. Sie betrachtet die indirekten Bereiche. Die amerikanische Betrachtungsweise des Activity Based Costing konzentriert sich dagegen direkt auf die wertschöpfenden Anteile. Sie betrachtet und optimiert damit auch gleichzeitig direkte Wertschöpfung.

Meistens wird heute trotzdem noch kalkuliert wie zu Urväterzeiten: Herstellkosten plus Gemeinkostenzuschläge. Das (wertvolle) Problemlösungs‑Know-how als entscheidender Erfolgsfaktor vieler Unternehmen wird als undifferenzierter Anhang der Herstellkosten betrachtet. Clevere Kunden erkennen so kalkulierende Lieferanten und decken sie mit Sonderproblemen ein. Denn gegenüber dem Standardprogramm fällt die Preisfindung bei Sonderlösungen günstiger aus. Die falsche Kalkulation führt zwangsläufig zu einem falschen Leistungsprogramm und somit zu Ertragseinbrüchen. Standardprodukte sind relativ gesehen teurer. Speziallösungen werden in diesem Umfeld zu billig kalkuliert.

Was kostet die Bearbeitung eines Kundenauftrags, ggf. differenziert nach Auftragstypen? Wovon sind die Kosten der internen Logistik abhängig? Was kostet eine Materialdisposition und/oder Bestellabwicklung. Wer (Kunde, Produkte, etc.) ist direkt und indirekt verantwortlich hierfür? Welche kostenbezogenen Konsequenzen hat die (subjektiv marginale) Änderung eines Standardartikels? Natürlich sind diese oder ähnliche Fragen nicht nur auf industrielle Unternehmen einzugrenzen. Gerade Dienstleistungsunternehmen haben besondere Probleme mit der Leistungskalkulation:

· Im Bankenbereich: Was kostet die Eröffnung bzw. Verwaltung eines Giro‑/Sparkontos? Was kostet die Verwaltung eines Wertpapierdepots;

· Im Versicherungsbereich: Was kostet die Abwicklung eines Schadensfalles bei speziellen Sachversicherungsarten?

· Im Gesundheitswesen: Was kostet eine spezifische Operation?

· In der Wohnungswirtschaft: Was kostet die buchhalterische Verwaltung eines Mietvertrages? Sind Mietverträge hinsichtlich ihres internen Verwaltungsaufwandes unterscheidbar und ist dieser Unterschied quantifizier‑ und bewertbar?

Die prozessorientierte Kostenrechnung hat den Ansatz, die im fertigungswirtschaftlichen Sinne nicht "technisierbaren" Vorgänge des betrieblichen Gemeinkostenbereichs verursachungsgerecht einem „Produkt“ oder einem „Markt“ zuzuordnen. Insofern ist dies gegenüber der traditionellen Kostenrechnung kein revolutionärer Ansatz. Neu ist lediglich die Verknüpfung mit gemeinkostenwertanalytischen Methoden. Dabei werden aus Gemeinkosten quantifizierbare, bewertbare und produkt- oder marktbezogen zurechenbare Leistungen abgeleitet.

Die Auswirkungen der prozessorientierten Kostenrechnung lassen sich wie folgt zusammenfassen:

Schaffung einer Leistungstransparenz im Gemeinkostenbereich
Die prozessorientierte Kostenrechnung zwingt zur Erfassung und Strukturierung von Prozessen und Aktivitäten im betrieblichen Ablauf.
Auf dieser Grundlagen können Relationen zwischen Kosten und Leistungen transparent gemacht werden.

· Gemeinkosten werden planbar.

Durch Quantifizierung und Bewertung der bisherigen Gemeinkostenleistungen können diese besser geplant, gesteuert und kontrolliert werden. Dies ermöglicht auch bessere Vergleiche mit anderen Unternehmen und/oder Unternehmensteilen. Produkt‑ oder marktbezogene Kalkulationen erhöhen die Entscheidungssicherheit für das betriebliche Leistungsprogramm. Statt kundenindividuelle Wünsche intuitiv anzunehmen oder abzulehnen, können die Kostenwirkungen einzelner Kundenaufträge sichtbar gemacht werden. Eventuell kann in Zusammenarbeit mit dem Kunden eine Produktänderung erreicht werden. Dadurch wird die eigene Kostensituation erheblich verbessert. Die Kosten für die Variantenvielfalt werden ermittelbar. Es kann wesentlich zuverlässiger kalkuliert werden; Sortimentsentscheidungen erhalten eine solide Informationsbasis.

Die Prozessostenrechnung relativiert die betrieblichen Gemeinkosten. Über die Kosten‑/Leistungsbeziehungen ergeben sich Hinweise auf Veränderungen der Kosten, der Leistungsmenge oder der Ablauforganisation. Die prozessorientierte Kostenrechnung ausschließlich als Kalkulationsmethode zu sehen, ist nicht richtig. Sie gibt wesentlich mehr her.

Probleme in den Geschäftsprozessen werden frühzeitig erkannt. Vorgelagerte Aktivitäten verlangen unter Umständen suboptimale Lösungen bei nachgelagerten Aktivitäten. Da die prozessorientierte Kostenrechnung alle Teilprozesse transparent macht, liefert sie die Voraussetzungen zur Optimierung des Gesamtprozesses.

Die Beiträge der einzelnen Unternehmensbereiche im bisherigen Gemeinkostenbereich werden zahlenmäßig abrechenbar und damit zuordenbar. Es erfolgt eine Gutschrift an den wirklich leistenden Bereich der internen Dienstleistung mit direktem Bezug zur Gewinn/Aufwandsrechnung des betreffenden Produkts. Die interne Leistung wird dadurch gerechter abgerechnet.

Über diese "Deckungsrechnung", wird dem Unternehmen zudem monatlich die Auslastung bzw. Produktivität der Gemeinkostenbereiche aufgezeigt.

3.4 Balanced Score Card als Indikator der Prozessleistung

Diese Methodik baut zwar auf den Finanzzahlen auf, nimmt jedoch weitere Kriterien in die Beurteilung von Status und Kurs des Unternehmens auf. Auf einer Seite werden die wesentlichen Kennzahlen für Management und Steuerung dargestellt.

Die Betrachtung der Finanzzahlen zeigt die Vergangenheit – Controlling ist wie Autofahren nur mit dem Blick in den Rückspiegel. Man sieht nur die Strecke, die hinter einem liegt. Fehlentwicklungen zeigen sich erst mit Verspätung mittel- und langfristig in den Finanzzahlen und eignen sich nicht als Frühindikatoren. Dies gilt vor allem für die nicht zahlenmäßig greifbaren Merkmale des Unternehmens (Kundenbindung, Produktpotenzial, Marktanteil, etc.). Kompensiert wird dies durch Ergänzung der drei Felder Kundenzufriedenheit und –bewertung, Wertschöpfungsprozesse bzw. Potenzial und Leistungsfähigkeit der internen Prozesse sowie Potenzial der Fähigkeit zur Weiterentwicklung, hier vor allem Mitarbeiterentwicklung.

Die BSC Balanced Score Card ist dabei das Instrument, das die Leistung einer Organisation als Gleichgewicht (Balance) zwischen den vier Perspektiven übersichtlich in einer Tabelle (Anzeigetafel, Score Card) darstellt. Die strategischen Ziele aus der Vision werden in konkrete, messbare, operative Maßnahmen heruntergebrochen und deren Fortschritt gemessen und dargestellt. Für die Perspektiven können Zielwerte vorgegeben werden, deren Zielerreichungsgrad den Fortschritt direkt darstellen. Aus dem Zusammenwirken der 4 Perspektiven gibt sich ein integrierter Ansatz mit Ausrichtung auf

Kunden des Unternehmens
Innovationskraft des Unternehmens
Aktivitäten zur Mitarbeiterentwicklung und -motivation
Verbesserungspotenzial der Wertschöpfungsprozesse (Kernprozesse)
Lernfähigkeit der Organisation.

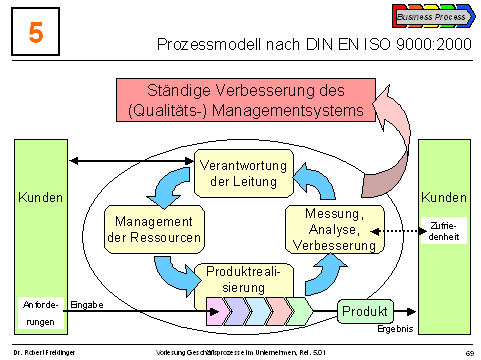

Dies ist eine der DIN EN ISO 9001:2000 ähnliche Sichtweise, wobei mehr Wert auf die Bewertungssysteme gelegt wird. Über Kunden, Mitarbeiter und weiteren „interessierten Parteien“ (DIN) werden Quellen für Information, Performance und Verbesserungspotenzial in Prozessen und Organisation identifiziert.

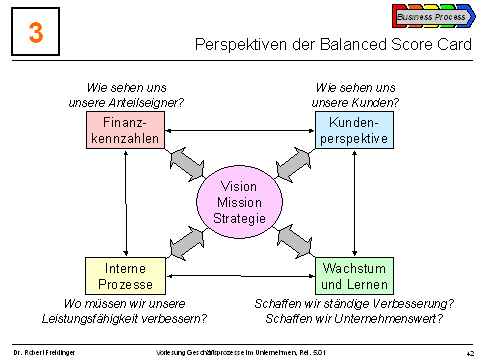

Die 4 Perspektiven im Einzelnen:

1. Finanzzahlen – die Finanzperspektive:

Die Finanzzahlen repräsentieren das Controlling wie bisher auch. Typische betrachtete Zahlenwerte sind in Unternehmen die Finanzkennzahlen der vergangenen Periode(n), die Gewinne / Verluste, die finanzielle Steigerung des Unternehmenswertes (Shareholder Value). Weiterhin können Wirtschaftlichkeit und Planzahlen (Wachstumsprognosen) betrachtet werden.

Die Auswahl der Finanzkennzahlen in der Balanced Score Card hängt von der Art des Unternehmens ab, den aktuellen Produkten, den Kernmärkten, etc. Sichtweise ist: Wie sieht unsere Leistungsfähigkeit in Zahlen aus.

Wird die Balanced Score Card für eine Funktion aufgestellt, sind die Perspektiven anzupassen. Beispiel Einkauf: Die Finanzkennzahlen können hier Einkaufsvolumen, durch Verhandlung erzielte Preisreduzierung, Währungseffekte, Lagerumschlagshäufigkeit bei Rohmaterialien, etc.

2. Kundenperspektive – Ausrichtung auf den Kunden

Neben den Zufriedenheitswerten der aktuellen Kunden werden hier alle kundenbezogenen Anstrengungen betrachtet. Dazu gehören die Analyse der Kundenbedürfnisse, der Grad der Berücksichtigung dieser Wünsche, die Betrachtung der Maßnahmen zur Befriedigung der Kundenwünsche in den Geschäftsprozessen, die direkte Befragung des Kunden zu seiner Sicht, und die Darstellung in Zahlen.

Es wird hier die Sicht des externen Kunden dargestellt, wie dieser das Unternehmen sieht.

Die Ermittlung der Kundenzufriedenheit erfolgt durch Feedback in Form einer Kundenabfrage, z.B. Fragebogen, Telefoninterviews, persönliche Interviews. Dabei geht es nicht nur um die Fähigkeit des Unternehmens, derzeitige Kunden zu halten (Customer Retention). Aus der Kundenzufriedenheit wird abgeleitet, welche Chancen das Unternehmen hat, neue Kunden zu gewinnen. Dies betrifft dies Aspekte Bekanntheitsgrad, Empfehlungen durch Kunden, Erfahrungsaustausch.

Typische Kennzahlen für die Kundenperspektive sind Anzahl bzw. Prozentsatz der Kunden, die mit Pünktlichkeit, Qualität, Preis-/Leistungsfähigkeit zufrieden sind. Andere Zahlen drücken die Zufriedenheit mit Absprachen, Schnelligkeit der Mängelbehebung, Freundlichkeit der Kontaktpersonen aus. Weitere Möglichkeiten sind Marktanteil, Wachstumsrate im Marktsegment im Vergleich zur Konkurrenz oder zum Markt, Marktanteil bei Hauptkunden, Anteil Neukunden, Anteil verlorene Kunden.

Aus den Kundenbefragungen bzw. deren Details ergeben sich weiterhin Anregungen zur Verbesserung der Produkte und Prozesse. Dazu sind aus der Kundenzufriedenheit die Faktoren zu analysieren, welche die Umsätze der Produkte / Leistungen in Form von Qualität, Preis, Service, Mängel, etc. beeinflussen.

3. Interne Prozesse – Ermittlung der Prozessleistungsfähigkeit

Sofern eingeführt, ist dies die Darstellung des Prozessmanagements. Die Zahlen des Prozesscontrollings sind hier gültig. Die wesentlichen Prozesskennzahlen sollten sich hier hierarchisch verdichten und die Prozessleistung darstellen. Über den darin enthaltenen Aufwand kann auch der Einfluss auf den finanziellen Erfolg dargestellt werden.

Für die realistische Darstellung von Prozesskennzahlen müssen allerdings mindestens die ersten Schritte des Prozessmanagements eingeführt sein. Die Kernprozesse müssen identifiziert und beschrieben sein. Die hauptsächlichen Messgrößen für die Steuerung dieser Prozesse müssen definiert und ermittelbar sein. Diese Kernprozesse müssen laufend überwacht, besser noch aufgrund der Messgrößen gesteuert werden.

4. Wachstum und Lernen – das Potenzial des Unternehmens zu Innovation, Mitarbeiterentwicklung und Change Management

Hier geht es zunächst um die Fähigkeit des Unternehmens, die für das Überleben notwendigen neuen Produkte gem. Lebenszyklus zeitgerecht zu entwickeln und auf dem Markt einzuführen. Kennzahlen sind hier typischerweise Anteil neuer Produkte am Umsatz, Anzahl der (erfolgreichen) Markteinführungen, Anteil Neue Kunden (siehe auch 1.), aber auch die Entwicklung Umsatz / Mitarbeiter.

Nächster Fokus ist die Entwicklung der Fähigkeiten und Kompetenzen der Mitarbeiter. Diese sollen durch Schulung und Entwicklung in die Lage versetzt werden, das Managementsystem des Unternehmens zu leben und die Ziele des Unternehmens zu erreichen. Neben fachlichen Schulungen sind Trainings zur eigenen Entwicklung in dieser Perspektive. Kenngrößen sind hier Mitarbeiterzufriedenheit (Umfragen, Selbstbewertung nach DIN EN ISO 9001:2000, Personalentwicklungsgespräche, etc.), Managementqualität (Anteil Mitarbeiter zufrieden mit Managementsystem, Vorgesetzten, Unternehmenskultur, Entscheidungsfindung, Motivation), Informationsqualität, etc. Einfache Kenngrößen sind z.B. Anzahl Schulungstage pro Mitarbeiter. Ziel ist es, die Prozessperformance durch gut ausgebildete und motivierte Mitarbeiter zu steigern. Unterstützt wird dies durch verlässliche Informationen, passende EDV-Systeme und –Tools sowie ausreichende Ressourcenzuordnung.

3.5 Ermittlung der Prozessleistungsfähigkeit und des Prozessreifegrades

Für die Beurteilung der Qualität von Software wurde für die Softwareentwicklung ein Modell entwickelt, das einfach auf Prozesse übertragen werden kann. Dieses Modell auf Basis ISO TR 15504 SPICE Software Process Improvement Capability dEtermination wurde für die Belange des Prozessmanagements erweitert. Es wird die Prozessleistung als IST-Wert ermittelt. Daraus ergibt sich direkt eine Prozessleistungsfähigkeit mit ZIEL-Wert und Erfordernissen. Ableiten lässt sich daraus, welche Maßnahmen zur Verbesserung der Prozessleistungsfähigkeit eingeleitet werden müssen und welcher Aufwand dafür notwendig sein wird. Weiter lässt sich darauf aufbauend der Weg zum Ziel ableiten.

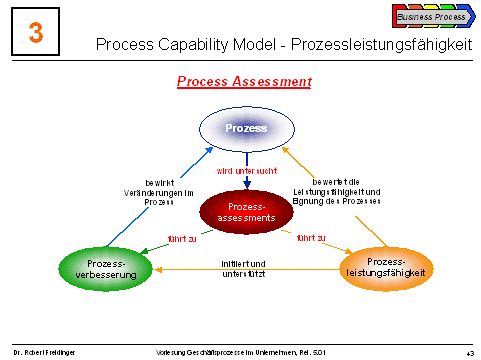

Dazu wird ein Prozess in einem Prozess Assessment untersucht. Dieses Assessment führt zu einer Beurteilung der Prozessleistungsfähigkeit (Capability Level). Aufbauend auf dieser Prozessleistungsfähigkeit kann eine Prozessverbesserung (Process Improvement) eingeleitet werden. Außerdem ergeben sich die Angriffspunkte und die Risiken aus der Analyse der Prozessleistungsfähigkeit. Das Process Assessment führt damit über die ermittelten Punkte direkt zu einer Prozessverbesserung und weiter zu Prozessänderungen. Es bietet sich weiterhin an, die im Assessment ermittelten Best Practices auf andere Prozesse zu übertragen. Vorsicht vor dem NIH-Syndrom (Not Invented Here), das einer Übertragung von Best Practice Leistungen leider noch viel zu oft im Wege steht.

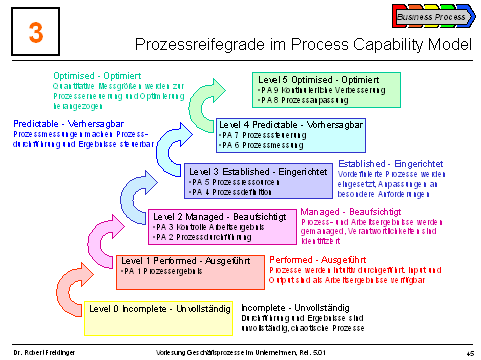

Das Modell arbeitet mit 5 Prozessreifegraden (Process Capability Levels), welches die Prozessleistungsfähigkeit widerspiegelt, siehe Abbildung.

Die Ermittlung des aktuellen Prozessreifegrades erfolgt durch die Analyse von Prozessmerkmalen. Ermittelt wird anhand von Fragetechniken, inwieweit diese Prozessmerkmale erfüllt sind. Dabei wird ein relativ grobes Raster von 4 Stufen angewandt:

F – „Fully Achieved bzw. vollständig erfüllt“ – 86-100%. Es gibt Nachweise für einen vollständigen und systematischen Ansatz und für eine vollständige Erfüllung des definierten Merkmals im untersuchten Prozess. Es existieren keine signifikanten Schwachstellen im Bereich der für den Prozess zuständigen organisatorischen Einheit.
L – „Largely Achieved bzw. weitgehend erfüllt“ – 51-85%. Es gibt Nachweise für einen gediegenen systematischen Ansatz und eine weitgehende Erfüllung des definierten Merkmals im untersuchten Prozess. Die Leistungsfähigkeit des Prozesses kann in einigen Bereichen oder Organisationseinheiten unterschiedlich sein.
P – „Partially Achieved bzw. teilweise erfüllt“ – 16-50%. Es gibt Nachweise für einen systematischen Ansatz und eine Erfüllung des definierten Merkmals im untersuchten Prozess. Einige Aspekte der Erfüllung könnten unvorhersehbar sein.
N – „Not Achieved bzw. nicht erfüllt“ – 0-15%. Es gibt keine oder nur wenige Nachweise für die Erfüllung des definierten Attributes im betrachteten Prozess.

Die Prozessmerkmale (Process Attributes PA1 bis 9) sind den Levels wie in der Abbildung dargestellt zugeordnet. Um einen Level im Prozessreifegrad zu erreichen, müssen die Prozessattribute der darunter liegenden Level vollständig erfüllt sein.

Es empfiehlt sich, Nachweise für die einzelnen Aspekte bei den jeweiligen Attributen einzufordern.

3.6 Fehlermöglichkeits- und –einflussanalyse in Prozessen

Die FMEA Fehlermöglichkeits- und Einflussanalyse (engl. Failure Mode and Effect Analysis) wurde als Werkzeug des Qualitätsmanagements bereits in den sechziger Jahren entwickelt und hat sich seitdem - insbesondere in der Automobilindustrie - durchgesetzt, während man in klein- und mittelständigen Betrieben immer noch eine gewisse Skepsis gegenüber dieser Methode beobachten kann.

Analysiert man sämtliche Fehler während eines Produktentstehungsprozesses, erkennt man, dass ca. 80% aller Fehler aufgrund unzureichender Entwicklung, Konstruktion und Planung entstehen. Weiterhin kann erkannt werden, dass 60% aller Ausfälle innerhalb der Gewährleistung (im Sinne der Projektphase "Service / Betreuung") ihren Ursprung in fehlerhaften, unfertigen oder unreifen Entwicklungen haben.

Diesen Erkenntnissen tragen die wesentlichen Aufgaben und Ziele der FMEA Rechnung:

Auffinden kritischer Komponenten und potentieller Schwachstellen,

Frühzeitiges Erkennen und Lokalisieren von möglichen Fehlern,

· Ermitteln einer Risikorangfolge mittels einer Kennzahl: Risikoprioritätszahl,

· Verbessern der Entwürfe durch Rückfluss von Erfahrungswerten ähnlicher Betrachtungseinheiten,

· Verkürzen der Entwicklungszeit, Senken der Entwicklungskosten,

· Vermeiden von Doppelarbeit und Verringerung von Änderungen nach Beginn der Serienfertigung

· Senken der Blind- und Fehlleistung und

· Beitrag zur Erfüllung unternehmenspolitischer Qualitätsziele.

Entsprechend der jeweiligen Entwicklungsphase wird zwischen Produkt-, Konstruktions- und Prozess-FMEA unterschieden.

Mit der Produkt-FMEA werden unter Berücksichtigung von Betriebszuständen und -bedingungen die Sicherheit und die Produktzuverlässigkeit sowie die Einhaltung von gesetzlichen Vorschriften überprüft. Das funktionsgerechte Zusammenwirken der Baugruppen und ihrer Verbindungen wird zur Vermeidung von Fehlern beim Systementwurf hinsichtlich der Risiken nach der Auslieferung untersucht. Als Grundlage hierfür dient z. B. das Pflichtenheft.

Die Konstruktions-FMEA untersucht die pflichtenheftgetreue Gestaltung und Auslegung der Einzelkomponenten zur Vermeidung von Entwicklungsfehlern und konstruktiv beeinflussbaren Prozessfehlern.

Die Prozess-FMEA untersucht schließlich die zeichnungsgerechte Fertigungsplanung (Prozessplanung) und -ausführung der Erzeugnisse / Komponenten zur Vermeidung von Planungs- und Fertigungsfehlern. Ziel ist, sicherzustellen, dass die Qualität des Endproduktes den Erwartungen des Kunden entspricht.

Diese Prozess-FMEA kann in analog für alle Prozesse angewandt werden. Für die Durchführung einer FMEA wird eine Strukturierung des Vorlaufes hinsichtlich Funktionen bei der Konstruktions-FMEA und der Prozesse bei der Prozess-FMEA vorgenommen. Der Ablauf einer FMEA ist wie folgt – benutzt wird ein FMEA Formblatt entsprechend DIN 25 44:

Nachdem ein Produkt oder ein Prozess zur Analyse ausgewählt wurde, können anhand der Formblätter folgende Zusammenhänge abgefragt werden:

Was ist der potentielle Fehler im Produkt bzw. Prozess?

· Was sind die potentiellen Folgen für den Endbenutzer?

· Was sind die potentiellen Ursachen?

· Was sind die vorgesehenen Prüfmaßnahmen zur Entdeckung des Fehlers?

Das betrachtete System – sei es Produkt oder Prozess – besteht dabei aus einzelnen Elementen. Die Systemstruktur ordnet vom Produkt bzw. Prozess als oberster Ebene ausgehend die einzelnen Systemteile auf unterschiedlichen hierarchischen Ebenen an. Sofern Prozess oder Produkt Schnittstellen zwischen Systemelementen enthält, die für seine Funktion wichtig sind, werden diese in der Strukturanalyse dargestellt.

Die Prozess-FMEA beginnt mit dem Prozessoutput und dem übergeordneten Gesamtprozess und richtet dann bei Bedarf den Fokus auf Prozesselemente (Subprozesse, Aktivitäten) auf tieferen Ebenen. Dazu ist die detaillierte Prozessbeschreibung notwendig.

In der Prozess-FMEA wird dazu jeder Prozessschritt / jeder Prozessoutput auf mögliche Fehler hin untersucht. Dies erfordert Kreativität! Empfehlenswert ist der Einsatz entsprechender Techniken. Die möglichen Folgen des potenziellen Fehlers werden abgeschätzt. Anschließend werden mögliche Fehlerursachen ermittelt. Dem potenziellen Fehler werden die vorgesehenen Prüfmaßnahmen gegenübergestellt.

Anschließend erfolgt die Bewertung mit jeweils 1 bis 10 Punkten je Faktor

Bedeutung des Fehlers

· mit 1 Punkt für „Es ist unwahrscheinlich, dass der Fehler irgendeine wahrnehmbare Auswirkung auf des Verhalten des Prozesses (Produktes) für den Kunden haben könnte“

· über z.B. 5 Punkte für mittelschwere Fehler mit „Der Kunde ist unzufrieden, fühlt sich durch den Fehler belästigt oder ist verärgert, er bemerkt Beeinträchtigungen des Systems“

· bis 10 Punkte für äußerst schwerwiegende Fehler, die „Funktionsstörungen oder möglicherweise die Sicherheit und/oder die Einhaltung gesetzlicher Vorschriften beeinträchtigt“.

Wahrscheinlichkeit des Auftretens

· mit 1 Punkt für „Unwahrscheinlich“

· über z.B. 5 Punkte für „Gering“ mit „Prozess entspricht generell früheren Abläufe, bei denen gelegentlich, aber nicht in größerem Maße, Fehler auftraten“ oder „mit früheren Prozessen vergleichbar, die gelegentlich – jedoch nicht in wesentlichem Umfang – Fehler aufwiesen“

· zu 10 Punkten für “Es ist nahezu sicher, dass Fehler in größerem Umfang auftreten“.

Wahrscheinlichkeit des Entdeckens

· mit 1 Punkt für „Hoch“ mit „Funktioneller Fehler, der bei den nachfolgenden Arbeitsgängen bemerkt wird, Wahrscheinlichkeit dafür >99,99%“

· über z.B. 6 Punkten für „Gering“ mit „Leicht zu erkennendem Fehlermerkmal“

· bis 10 Punkten für „Unwahrscheinlich“ mit „Das Merkmal wird nicht geprüft, bzw. kann nicht geprüft werden“ oder „Verdeckter Fehler, der im Prozess oder in den Folgeprozessen nicht erkannt werden kann“.

Aus dem Produkt der 3 Faktoren von jeweils 1 bis 10 ergibt sich eine RKZ Risikokennzahl oder RPZ Risikoprioritätszahl zwischen 1 und 1000, welche eindeutig das Produkt aus Bedeutung des Fehlers, der Wahrscheinlichkeit der Auftretens und der Wahrscheinlichkeit der Entdeckung angibt.

Daraus lassen sich empfohlene Abwehrmaßnahmen ableiten und priorisieren. Ebenso lässt sich genauso ein verbesserter Zustand nach Umsetzung der Abwehrmaßnahmen erneut ermitteln.

Die FMEA ist mit ihrem numerisch erfassbaren Ergebnis, der Risikoprioritätszahl als eine Qualitätskennzahl nicht nur ein Instrument zum Erkennen und Abstellen von Fehlern im Produkt bzw. Ablauf, sondern dient auch zur ständigen Verbesserung in der Entwicklungsphase des Produkts bzw. Prozesses.

Die richtige und damit auch wirkungsvolle Anwendung dieses Werkzeuges setzt allerdings voraus, dass der Moderator besonders geschult ist, alle im FMEA-Zirkel vertretenen Mitarbeiter über Ablauf, Sinn und Zweck der FMEA informiert sind und dass alle stets sachlich, objektiv und emotionsfrei bleiben. Streitereien wirken kontraproduktiv!

4 Gestalten und Managen von Geschäftsprozessen

Den typischen Ablauf eines Prozesses innerhalb einer funktionalen Organisation eines Unternehmens zeigt das folgende Bild.

Das heute meist problembehaftete Wirken der Funktionen im Prozess wird deutlich. Wer ist für den Kunden verantwortlich? Wer ist für welchen Prozessschritt verantwortlich – gegenüber dem Unternehmen, gegenüber dem Kunden? Wer koordiniert die Abfolge der Prozessschritte? Prozessschritte können Aktivitäten oder ganze Prozesse sein. Dies erhöht die Komplexität und die Unsicherheit.

4.1 Vorgehen zum Design von Prozessen

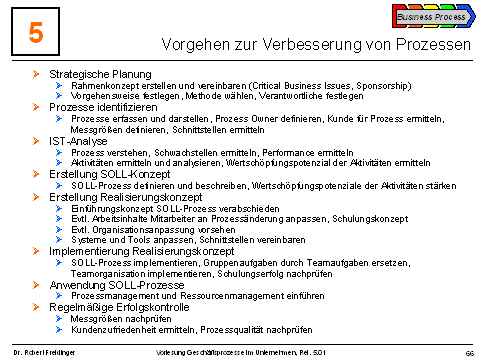

Die Vorgehensweise und die Schritte zum Design von Prozessen zeigt das nächste Bild. Je nach Art der Vorgehensweise, nach Grad der Umsetzung hat das Design von Prozessen Auswirkungen auf die funktionale Gliederung des Unternehmens. Die Einführung von neuen Prozessen oder von Prozessmanagement zieht meist Organisationsanpassungen nach sich.

4.2 Ausrichten von Prozessen auf den Kunden

Da der unternehmerische Erfolg stark von der Befriedigung der Kundenwünsche durch die Geschäftsprozesse des Unternehmens abhängt, bietet sich an, die Prozesse an den Kunden auszurichten und diese ggf. zu segmentieren. Prozesse werden damit für unterschiedliche Kundengruppen jeweils anders implementiert. Es kann so für die jeweilige Kundengruppe ein optimales Prozessdesign gefunden werden.

Es bietet sich z.B. an, die Prozesse nach der Komplexität und Schwierigkeit der behandelten Objekte zu strukturieren. Bei der Supply Chain – der Kundenauftragsabwicklung – sieht eine mögliche Segmentierung so aus:

Auftragsabwicklung für komplexe Fälle (Projekte)
Auftragsabwicklung für mittelschwere Fälle (komplexe Aufträge, z.B. mit kundenspezifischen Anforderungen oder Sonderwünschen)
Auftragsabwicklung für Routinefälle.

Die Auftragsabwicklung für Routinefälle wird – da lauter gleichartige Vorgänge – weitestgehend automatisiert. Am Besten bietet man hier dem Prozesskunden eine Online-Lösung oder Automaten an. Beispiel im Bankwesen ist hierfür Online-Banking, welches die Betreuung von Konten für die Bank wesentlich verbilligt. Anderes Beispiel ist das Einkaufen von Büromaterialien aus einem elektronischen Katalog mit anschließender direkter Anlieferung an den Arbeitsplatz durch einen Service Provider. Weiterhin gehören dazu die Dienste von Logistics Service Providern für C-Teile in der Produktion. Die Kosten des Einzelvorgangs können dabei (Ausnahme Online-Banking) ruhig etwas höher sein. Es werden Kosten in der Prozesskette eingespart, besonders Personalkosten. Ziel ist es hier, Aufwand zu reduzieren, schnelle Reaktionszeiten zu bieten, die Transaktionen eigentlich so zu vereinfachen, dass diese vom Bedarfsträger selbst vorgenommen werden können.

Die Auftragsabwicklung der mittelschweren Fälle wird zur Domäne der bisherigen Auftragsabwickler, die bislang durch die Routinefälle in Anspruch genommen wurden, jetzt entlastet sind und hier ihre Fähigkeiten einbringen können. Dieser Prozess sollte zum Standardprozess erklärt werden und optimal auf die System- und Prozesskunden der mittelschweren Fälle ausgerichtet werden. Ziel ist es hier, die Ressourcen (Mitarbeiterfähigkeiten) optimal mit vertretbarem Aufwand zu nutzen, um optimale Kundenzufriedenheit zu erzeugen.

Die komplexen Fälle sind für die Spezialisten der Auftragsabwicklung. Sie erfordern hohe Flexibilität und hohes Können der Process Actors. Diese bewältigen hier einzigartige Einzelfälle. Hoher Aufwand wird allerdings durch hohe Kundenzufriedenheit belohnt und kann entsprechend in Rechnung gestellt werden.

Eine andere Segmentierung der Prozesse kann z.B. so erfolgen (Bank, Versicherung):

Privatkundengeschäft
Firmenkundengeschäft Branche 1
Firmenkundengeschäft Branche 2
Firmenkundengeschäft Branche 3.

Die Ermittlung der Kundengruppen für eine Prozesssegmentierung kann z.B. gem. nachstehender Abbildung erfolgen.

Es bietet sich an, die Prozesse für die Standardkunden („C-Kunden“) soweit wie möglich auf minimalen Aufwand und Automatisierung zu trimmen. Geschickt ist es, hier ein optimiertes Beschwerdemanagement für Reklamationen zu installieren, um den Kunden zwar auf eine vereinfachte Abwicklung von Vorgängen zu bringen, ihm jedoch zu zeigen, dass er für das Unternehmen trotzdem wichtig ist. Hauptsächlicher Aspekt wird hier die Kosten pro Transaktion sein.

Für die Potenzialkunden („B2-Kunden“) richtet man bevorzugt Standardprozesse ein, die dem Kunden eine hohe Aufmerksamkeit des Unternehmens signalisieren, jedoch mit minimalem Aufwand laufen und nicht die gesamte Bandbreite der Dienstleistungen bieten. Dienstleistungen mit hohem Deckungsbeitrag werden angeboten, solche mit niedrigem Deckungsbeitrag nicht. Es bietet sich an, die Prozesse für die B1-Kunden hier einzusetzen, jedoch Abstriche und Vereinfachungen vorzunehmen. Ziel ist es, hier noch Geld abzuschöpfen, ohne den Kunden unnötigerweise frühzeitig zu vergraulen. Ein Abwandern eines Anteils der B2-Kunden wird bewusst in Kauf genommen.

Für die Wunschkunden („B1-Kunden“) wird die Prozesswelt optimal ausgerichtet. Diese Kunden zu gewinnen und zukünftig an das Unternehmen zu binden, ist das Zukunftsgeschäft. Hoher Servicelevel, Identifikation mit den Kundenwünschen ist das Ziel. Es reicht nicht aus, den Kunden zu befriedigen, sondern er muss erfreut werden. Nur damit ist eine Wachstumsstrategie umzusetzen.

Die Idealkunden „A-Kunden“ bilden das derzeitige Rückgrat des Unternehmens und bringen Umsatz sowie vor allem Gewinn. Hier gilt es, die auf die B1-Kunden ausgerichteten Prozesse optimal zu nutzen, um diese A-Kunden zufrieden zu stellen. Darüber hinaus sind Kundenbindungsprogramme aufzusetzen, z.B. Key Account Management, Rabattprogramme, besondere Dienstleistungen, besonderen Privilegien, Zugang zu geschützten Datenbereichen, etc.

Diese über die Kundensegmentierung gestützte Prozessentwicklung ermöglicht es dem Unternehmen, alle 4 Kundengruppen im Rahmen der Strategie und der Möglichkeiten mit einem optimalen Kosten-/Nutzenverhältnis zu bedienen und sich trotzdem zukunftsorientiert aufzustellen.

4.3 Einrichten und Optimieren des Managementsystems nach ISO 9001:2000

Da Geschäftsprozesse das operative und steuernde Rückgrat des Unternehmens bilden, kann die Optimierung der Prozesse auch über die Errichtung und Optimierung des Managementsystems des Unternehmens erfolgen.

Vorteile eines Managementsystems:

· Zielorientierte Steuerung des Unternehmens durch eine messbare Unternehmens- und Qualitätspolitik, welche auf die Bedürfnisse der „interessierten Parteien“ abgestimmt ist.

· Konzentration auf die wertschöpfenden Prozesse, Etablierung dieser Prozesse als Kernprozesse, Setzen von Prioritäten. Durch Ausrichtung aller Unternehmensbereiche auf die Kernprozesse wird die Leistungsfähigkeit für die Befriedigung der Kundenanforderungen erhöht, es wird Aufwand minimiert und es werden Zielkonflikte vermieden.

· Bessere Nutzung der Ressourcen führt zu höherer Produktivität, weiterhin geringere Kosten durch Reduzierung von Fehlleistungen wie Ausschuss, Reklamationen, unnötige Rückrufe, Nacharbeit, etc.

· Risikominimierung – da die Kernprozesse und deren Messgrößen und Einflussfaktoren bekannt sind und zur Steuerung verwendet werden. Fehlentwicklungen können erkannt werden, sie können verhindert bzw. entschärft werden, effektive Gegensteuerung ist möglich.

· Drastische Reduktion von Cost of Non Quality, da nicht nur aufgetretene Fehler selbst behoben werden (Korrekturmaßnahmen), sondern in der Analyse auch die Ursache ermittelt wird und damit weitere gleichartige Fehler ausgeschlossen werden. Ebenso können mit diesem Instrument Vorbeugungsmaßnahmen und Verbesserungen gesteuert werden.

· Erhöhung der Flexibilität – die Prozessmodelle erlauben Simulationen, mit denen die Auswirkungen von möglichen strategischen Entscheidungen vorweggenommen werden können. Vorteil ist die Möglichkeit, das gesamte System zu analysieren und nicht nur einzelne Funktionen.

· Klare Informationsflüsse und verbessertes Wissensmanagement. Durch die Darstellung der Abläufe wird bisheriges Insiderwissen der Process Actors dokumentiert und zugänglich.

· Detaillierte Informationen über Kunden stehen zur Verfügung. Die Kundenwünsche werden ermittelt, seine Zufriedenheit abgefragt. Es wird transparent, welchem Kunden welche Leistung bzw. welches Produkt in welcher Form und in welcher Qualität in welcher Zeit angeboten werden kann, um ihn optimal zufrieden zu stellen. Das erworbene Wissen kann genutzt werden, um neue Kunden zu erreichen.

Ein sehr strukturiertes Vorgehen ist die Umsetzung – bzw. Auditierung und Zertifizierung – eines (Qualitäts-) Managementsystems nach DIN EN ISO 9001:2000. Dieses hat die Grundsätze:

1. Kundenorientierung

2. Führung

3. Einbeziehung der Personen (Mitarbeiter etc.)

4. Prozessorientierter Ansatz

5. Systemorientierter Managementansatz

6. Ständige Verbesserung

7. Sachbezogener Ansatz zur Entscheidungsfindung

8. Lieferantenbeziehungen zum gegenseitigen Nutzen.

Im Einzelnen:

1. Kundenorientierung – Unternehmen sollen die aktuellen und zukünftigen Bedürfnisse der Kunden verstehen, ihre Anforderungen erfüllen und danach streben, diese Erwartungen zu übertreffen.

2. Führung – das Management sorgt dafür, dass Zweck und Ausrichtung der Organisation übereinstimmen. Es schafft und erhält ein internes Umfeld, in dem Mitarbeiter sich voll für das Erreichen der Ziele der Organisation einsetzen können.

3. Einbeziehung der Personen – Mitarbeiter aller hierarchischen Ebenen sind das Rückgrat und die wichtigste Ressource einer Organisation. Die Mitarbeiter sind vollständig einzubinden, um ihre Fähigkeiten zum Vorteil der Organisation einzusetzen.

4. Prozessorientierter Ansatz – Ergebnisse werden effizienter erreicht, wenn die beteiligten Ressourcen und Aktivitäten als Prozess aufgesetzt und geleitet werden.

5. Systemorientierter Managementansatz – die Wirksamkeit und die Effizienz einer Organisation bei der Zielerreichung können verbessert werden, indem das Unternehmen als System zusammenwirkender und zusammenhängender Prozesse gesehen wird. Identifizieren, Verständnis und Management dieser Zusammenhänge sind deshalb wichtiger Teilaspekt jeder Unternehmensbetrachtung.

6. Ständige Verbesserung – dies soll dauerhaftes Ziel jeder Organisation sein, um das Erreichte zu sichern, die Leistungsfähigkeit weiter zu steigern und sich laufend an Änderungen der Umgebung anzupassen.

7. Sachbezogener Ansatz zur Entscheidungsfindung – wirksame Entscheidungen werden auf der Basis von sachlicher Analyse von Daten und Informationen getroffen.

8. Lieferantenbeziehungen zum gegenseitigen Nutzen – jede Organisation und ihre Lieferanten sind voneinander abhängig. Für beide Seiten vorteilhafte Beziehungen, die zudem langfristig angelegt sind, steigern die Fähigkeiten beider Seiten, Wertschöpfung zu generieren.

Das Prozessmodell nach DIN EN ISO 9001:2000 zeigt die folgende Abbildung:

Die Gründe, warum ein Unternehmen oder eine Funktion bzw. Einheit sich nach DIN EN ISO 9001:2000 zertifizieren lassen sollte, können sein:

· Bewertung des Managementsystems durch einen unabhängigen, externen Auditor

· Erkennen von Stärken und Verbesserungspotenzialen in allen Gebieten

· Identifizierung von Kernprozessen

· Analyse der geschäftsentscheidenden Prozesse durch Experten aus der Praxis

· Ermittlung von Kunden- und Lieferantensicht

· Aufzeigen neuer Perspektiven

· Erfüllen von Forderungen von Kunden (Zertifikat).

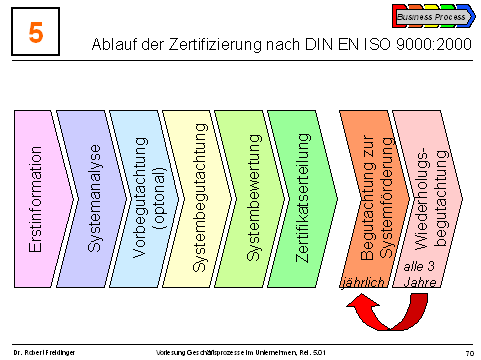

Das Vorgehen zur Auditierung und zur Zertifizierung des Managementsystems nach DIN EN ISO 9001:2000 erläutert die nächste Abbildung:

5 Optimieren von Geschäftsprozessen

Wesentlich für die Umsetzung von Prozessoptimierungen sind kritische Erfolgsfaktoren. Wirksame Prozessoptimierungen werden durch kritische Erfolgsfaktoren (Critical Business Issues, CBI) gesteuert. Diese CBIs können auch als erkannte Schwachpunkte gesehen werden, die wirklich weh tun und die Verbesserungspotenzial darstellen. Es ist wichtig, den Zusammenhang zwischen dem CBI und dem zu optimierenden Prozess klarzustellen, damit die Optimierung einen merklich positiven Einfluss auf den CBI hat.

Sobald Prozessoptimierungen über einen abgeschlossenen Bereich hinausgehen, eine Verantwortungsbereich überschreiben, oder Organisationsfragen aufwerfen, sind kritische Erfolgsfaktoren unerlässlich.

Beispiele für CBIs:

· Bestehende Differenzen zwischen der eigenen Leistung und den Leistungen der Mitbewerber oder den Kundenerwartungen

· Unzureichende Position im Wettbewerb

· Erkannte, existenzgefährdende Schwächen des Unternehmens

· Zu erwartende Differenzen zwischen eigenen Leistungen und Kundenerwartungen

· Eine Gelegenheit, Wettbewerbsvorteile zu schaffen oder auszubauen.

Möglichkeiten für die Identifizierung von CBIs:

· Kundenbefragungen / Zielgruppenumfragen und Reklamationen

· Konkurrenzanalysen

· Leistungsvergleich mit ,,best-in-class" oder ,,best-in-world" über Benchmarking

· Nichterreichen von finanziellen Zielsetzungen, Qualitäts- oder Produktivitätszielen

· Ableitung aus Unternehmenszielen / Budget / Geschäftsplan

· Technologische Entwicklung oder Erfindungen.

Es gelten die Grundregeln:

· ,,Keine Differenz (Delta) zwischen IST und SOLL --> kein CBI"

· ,,Kein Leidensdruck --> kein CBI"

· ,,Keine Unterstützung durch das Management --> kein CBl".

Ohne Delta, Leidensdruck und Unterstützung durch das Management macht Re-engineering keinen Sinn.

Für die Umsetzung der Verbesserung bzw. Neugestaltung von Geschäftsprozessen gibt es mehrere Vorgehensweisen. Unabhängig davon, welches Konzept gewählt und verfolgt wird, sind einige Fußangeln zu beachten. Wesentliche Problembereiche, die jede Prozessverbesserung stark gefährden:

Ungenügende Berücksichtigung der Unternehmensstrategie
Keine klare Verantwortung für Durchführung und Ergebnis
Keine klare Zielsetzung
Keine Einbindung des Top-Managements
Nachlassen der Aufmerksamkeit des Top-Managements während der Laufzeit
Vollständige Überarbeitung der Prozesse in einem Schritt, ohne Rücksicht auf Bestehendes („Total Re-engineering doesn’t work“)
Ungenügende Berücksichtigung der Auswirkungen der Prozessänderungen auf den Rest des Unternehmens – oder ungenügende Einbindung der entsprechenden Process Owner
Zu lange Projektlaufzeiten, zu umfangreicher Ansatz – „Wenn alle reorganisieren, wer arbeitet dann?“
Verzicht auf geeignetes System zur Messung und Verfolgung der Änderungen und Verbesserungen – Rückfall in alte Verhaltensweisen droht immer.

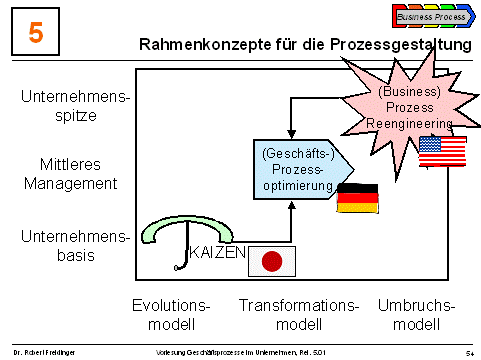

Das Prinzip der kontinuierlichen Verbesserung wird am ehesten durch KAIZEN erreicht. Getragen von der Unternehmensbasis – den Mitarbeitern – werden laufende Qualitätsverbesserungen funktionsübergreifend umgesetzt. KAIZEN vereint verschiedene Ansätze unter einem gemeinsamen Schirm. Das Unternehmen wird ganzheitlich betrachtet. Es herrscht das Evolutionsprinzip. Die Verbesserungen werden in kleinen Schritten laufend umgesetzt. Das Konzept ist langfristig angelegt, große Änderungen in kurzer Zeit sind damit nicht zu erreichen.

KAIZEN kommt aus dem japanischen Kulturkreis mit seiner ausgeprägten Fluss- und Prozessorientierung. Zielrichtung ist die Prozessoptimierung, welche gem. der japanischen Mentalität kontinuierlich, d.h. laufend und in jeweils kleinen Schritten vorgenommen werden soll und auf dem Bestehenden aufbaut. Erreichte Verbesserungen sollen in Zukunft beibehalten werden. Rückfall ist zu vermeiden. Treibende Kräfte sind dabei die Mitarbeiter auf der Arbeitsebene selbst. Diese kennen die Probleme in Ihrem Arbeitsbereich am Besten.

Geschäftsprozessoptimierung wird dagegen eher vom mittleren Management gesteuert und umgesetzt. Das Bestehende wird in größeren Schritten verbessert, „transformiert“, Schwachstellen werden ausgemerzt. Zentraler Ausgangspunkt jeder Prozessoptimierung ist die Durchführung von systematischen Prozessanalysen. Dies gilt vor allem in den administrativen und Gemeinkostenbereichen. Diese Analysen erfordern klar strukturiertes Vorgehen und detailliertes Wissen über Wesen und Elemente von Prozessen. Über Schwachstellenanalysen werden Verbesserungsmaßnahmen eingeleitet. Prozesse werden durch Prozessoptimierung und Prozessmanagement auf "sanfte" Art gestaltet. Bestehende Prozesse werden vom Ist-Zustand ausgehend in kleinen Schritten verbessert und optimiert, ähnlich Vorgehen bei "KAIZEN".

In Prozess Re-engineering, auch als Prozess Redesign bezeichnet, herrscht die Grundhaltung vor, Prozesse radikal neu zu gestalten. Das Bestehende wird grundsätzlich in Frage gestellt. Prozess Re-engineering wird in großen Schritten mit großen Änderungen durchgeführt. Aufbauend auf der Prozessanalyse werden die Prozesse optimiert bzw. neu aufgesetzt. Es wird gerne mit der "Grüne Wiese" Methode verbunden: Wenn wir unser Unternehmen völlig neu auf der grünen Wiese bauen würden, wie würden wir dann unsere Prozesse gestalten? Dieses Konzept des Prozess Re-engineering zielt auf die strukturelle Neuorganisation betrieblicher Prozesse. Deren Struktur wird verändert. Die bestehenden Prozesse werden als ohnehin unbrauchbar betrachtet ("All is bad") und interessieren nicht. Die neuen, notwendigen Prozesse werden radikal, fundamental und drastisch angegangen und zur Einführung getrieben.

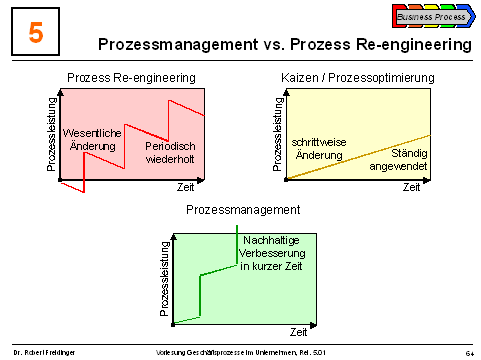

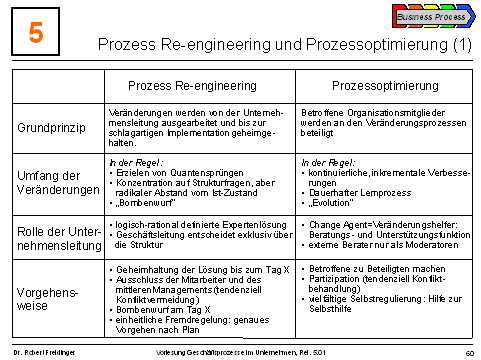

Die Unterschiede in der Vorgehensweise zwischen Prozessoptimierung und Prozess Re-engineering zeigen die beiden folgenden Abbildungen.

6 Prozessorganisation und Prozessmanagement

Im radikalen Prozess Re-engineering wird die bisherige Organisation aufgelöst bzw. drastisch geändert. Aber auch in der Prozessoptimierung können sich Anforderungen an eine stärkere Prozessorientierung der funktionalen Organisation ergeben. Möglich sind deshalb alle denkbaren Zwischenzustände in der Organisation – von einfachen Teams, Projektteams, multifunktionalen Teams (zusammengesetzt aus Vertretern unterschiedlicher Unternehmensfunktionen) – bis hin zur reinen Prozessorganisationen.

Es ergeben sich neue Rollen und Aufgabenverteilungen. Im Extremfall ersetzt eine Person mehrere Mitarbeiter aus verschiedenen bisherigen Funktionen und bildet einen sogenannte Case Worker. Diese Person arbeitet für einen Geschäftsfall (Case) alle Schritte eines Prozesses eigenverantwortlich ab. Zur Erledigung des Volumens müssen mehrere Case Worker eingesetzt werden. Die bisherigen Gruppenleiter geben einen Teil ihrer Verantwortung (für die Arbeitsorganisation) ab und sind zukünftig für die Prozessgestaltung (Prozess Owner) und für das Ressourcen Management (Resource Owner) zuständig.

Als Zwischenstufe bzw. Ersatz eines Case Workers ist eine Teamorganisation möglich. In jedem Team sind Mitglieder aus den früheren Funktionen integriert und arbeiten gemeinsam eigenverantwortlich wie ein Case Worker. Dazu müssen die Linienfunktionen – und deren Verantwortliche und Leiter – Kompetenz und Entscheidungsbefugnis an die Teammitglieder bzw. Case Worker abgeben.

Diese Änderungen haben auf die Organisation und auf die Anforderungen an die Mitarbeiter große Auswirkungen. Neben der Übernahme von Verantwortung von ihren bisherigen Gruppenleitern für die Arbeitsorganisation und für das aktuelle Tun ist vor allem Flexibilität gefragt. Die Arbeit in wechselnden Teams wird Standard. Jeder hat plötzlich mehrere "Chefs" - neben disziplinarischen Vorgesetzten existieren jetzt fachliche Vorgesetzte bzw. - um es in der Kunden-Lieferanten Beziehung auszudrücken - es gibt jetzt vorher fremde Bereiche, für die eine Dienstleistung - die eigene Arbeit - erbracht wird.

Da es weniger Arbeitsinhalte zu integrieren gibt und die Überwachungsfunktion verschwindet, ändert sich auch die Rolle der Manager. Der "Chef" wird zum Mentor, welcher Ressourcen bereitzustellen hat, Fragen beantworten muss und sich um die langfristige Karriereplanung seiner Mitarbeiter zu kümmern hat. Hier sind auch die größten Widerstände gegen Prozess Re-engineering zu erwarten. Die Vertreter des bisherigen mittleren Managements haben durch Re-engineering am meisten zu verlieren, da sie ihre bisherigen Karrieren und Erfolge auf den traditionellen Arbeitsweisen aufgebaut haben.

Je stärker eine Organisation prozessorientiert ausgerichtet wird, umso wichtiger wird Prozessmanagement. Dieses ist die Durchführung von Aktionen, welche sicherstellen, dass ein Prozess kontinuierlich beobachtet und verbessert wird. Prozessmanagement ist Qualitätsmanagement, vergl. auch DIN EN ISO 9001:2000. Der identifizierte und beschriebene Prozess muss unter eine Verantwortung gestellt werden, ein Prozess Owner ist zu identifizieren und zu verpflichten.

Aufgabenstellung des Prozess Owners ist hierbei:

· Gestaltung der Abläufe

· Festsetzen der Leistungsfähigkeit des Prozesses als Zielgröße

· Festlegen von Messgrößen zur Beurteilung der Prozesse – Prozessperformance und Prozessstabilität

· Veranlassung der Schulung der Mitarbeiter

· Kontrolle und Nachsorge

· Organisation des Zusammenwirkens seines Prozesses mit den anderen Geschäftsprozessen im Unternehmen.

Im Einzelnen:

Prozessgestaltung und -beschreibung

· Methodik

· Dokumentation, Darstellung und Veröffentlichung

· Schulung und Training

2. Prozessweiterentwicklung

· Prozessübergreifende Abstimmung

· Koordination Anforderungen an IT, Tools, Anforderung an Systeme

· Anpassungen an sich ändernde Umweltbedingungen

Messungen und Auswertungen

· Prozessqualität

· Prozessstabilität

· Prozessperformance

· Process Capability Level

· KPIs Key Performance Indicators

· CSIs Customer Satisfaction Indices

Im Einzelfall kann eine Verantwortung für die eingesetzten Mitarbeiter im Sinne von Ressourcenmanagement (Auslastung, Ausgleich) dazu kommen.

Damit ändert sich die Ausrichtung der Organisation, siehe nachstehende Abbildung. Die vertikale Struktur wird auf die horizontalen Prozesse gedreht.

Prozessmanagement entwickelt sich damit zur Anwendung von strukturierten Methoden, um

Die derzeitigen und zukünftigen Anforderungen und Bedürfnisse des Unternehmens als auch seiner Kunden zu beschreiben,
Den IST-Zustand des Unternehmens zu beschreiben
Einen geeigneten SOLL-Zustand zu definieren
Ziele und Strategien zur Umsetzung zu entwickeln sowie
Ein Managementsystem zur Prozesssteuerung und ggf. zur kontinuierlichen Verbesserung einzurichten.

Grundlagen des Prozessmanagements sind

Konsequente Ausrichtung der Kernprozesse an den Kundenbedürfnissen
Orientierung des Unternehmens an den Prozessen der Leistungserbringung – den Kernprozessen
Entwicklung der Organisation zur optimalen Leistungserbringung über alle Funktionsgrenzen hinweg
Abbildung der Beiträge von Funktionen im Prozess in den einzelnen Aktivitäten
Zusammenfassen der Beiträge von einzelnen Funktionen im Prozess
Generierung einer eindeutlichen Verantwortlichkeit je Prozess (Process Owner)
Beschreibung der Prozesse und der Prozessstruktur, Kommunikation und Schulung dieser Prozessstruktur für alle Beteiligten, Erstellung eines gemeinsamen Bildes für die Prozesswelt
Informationsflüsse und Messgrößen entsprechend der Prozessstruktur, Prozesskennzahlen, Prozesskostenrechnung als unterstützende Maßnahmen, Prozessleistungsfähigkeitsermittlung
Integration der Prozessverbesserung.

Ideal ist es, Prozessmanagement mit Prozess Re-engineering und Prozessoptimierung zu verbinden. Hier muss allerdings von der reinen Lehre des Prozess Re-engineering abgewichen werden. Für die drastischen Änderungen sind die Beteiligten einzubinden. Dieses erfordert professionelle Moderation und exzellente Führung sowie starke und ausdauernde Sponsorship in der Umsetzung.

7 Geschäftsprozessarchitektur und -modellierung

7.1 Graphische Methoden zur Beschreibung von Prozessen

Der erste Schritt zur Prozessoptimierung ist die Identifizierung der betrieblichen Prozesse und die geeignete Beschreibung. Es bietet sich an, wenige Prozesse mit großem Verbesserungspotential auszuwählen. Weniger aber richtig ist besser als viel und falsch. Diese Prozesse müssen beschrieben werden, die aktuelle Performance muss gemessen werden, um einen Vergleich mit den später verbesserten Prozessen zu haben.

Prozesse sind in Unternehmen üblicherweise nicht oder nicht vollständig dokumentiert. Dies gilt besonders für funktionsübergreifende Prozesse. Mit der zunehmenden Orientierung an die neuen Normen wie ISO 9001:2000, welche eine ausgeprägte Prozessorientierung fordern, bessert sich dies.

Zur reinen Beschreibung von Prozessen gibt es eine Vielzahl ähnlicher bis sehr unterschiedlicher Methoden.

7.2 Flussdiagramme (Ablaufplan)

Lineare Flussdiagramme – Flow Charts - sind einfach zu erstellen, ergeben jedoch über den reinen Ablauf hinaus keinerlei Informationen.

Flussdiagramme mit Zuordnung der Organisationseinheit – oder LoV-Charts = Line of Visibility / Rumbler-Diagramme mit direkter Darstellung der durchführenden Funktion – zeigen, welche Organisationseinheit mit welchem Prozessschritt befasst ist. Erweiterungen können durch Symbole für die Art der Kommunikation (Papier, Ware, elektronisch, etc.) sowie der Speicherplätze (Lager, Zwischenspeicher, Abholplätze, Wartezeiten) vorgenommen werden.

Flussdiagramme mit Input und Output Darstellungen stellen neben dem einfachen linearen Ablauf auch die jeweiligen Inputs und Outputs (Eingaben und Ausgaben) dar. Mischformen mit zusätzlicher Angabe der Verantwortlichkeiten und Dokumenten sind üblich.

Integrierte einfache Prozessdarstellungen können mit einfachen Mitteln (Word Dokument, eine Seite für einen Teilprozess) bis hin zu komplexen Abläufen mit entsprechender Darstellung in geeigneter Software eingesetzt werden.

Netzpläne aus der Methodik des Projektmanagements zeigen Abhängigkeiten, sind jedoch für repetitive Aufgaben weniger geeignet.

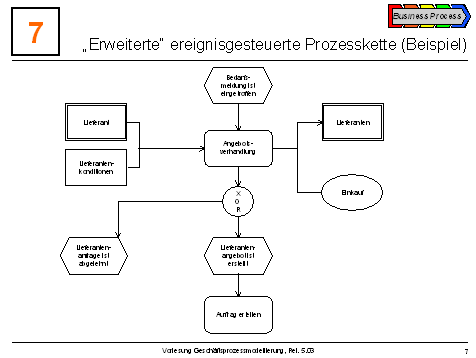

Neben den Warenflüssen bzw. den Darstellungen der (Dienst-) Leistungserbringung sind die Flüsse von Daten, Informationen und Entscheidungen darstellbar.

7.3 Beziehungsdarstellung

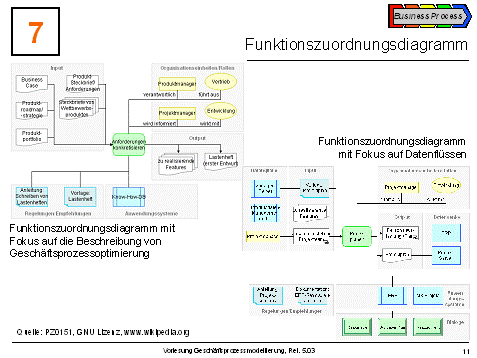

Zur Beschreibung der zu optimierenden Prozesse eignet sich neben dem Flussdiagramm die Beziehungsdarstellung, auch als Interaktionsdiagramm bezeichnet. Es werden die Wechselwirkungen im Unternehmen bzw. im betrachteten Prozess dargestellt. Man konzentriert sich auf denjenigen Bereich, welcher mit dem zu optimierenden Prozess oder Prozessteil in Berührung kommt. Die Beziehungsdarstellung beinhaltet folgende Informationen:

· Die funktionalen Wechselwirkungen werden dargestellt.

· Der Umfang des Prozesses und seine Grenzen (Inputs, Outputs, Kunden, Lieferanten) werden aufgezeigt.

· Die in die Prozessoptimierung einzubeziehenden Funktionen können leicht herausgearbeitet werden. Damit können auch die Personen, welche zur Prozessoptimierung beitragen können, identifiziert werden.

· Zentrale und ungenügende Input-Output-Beziehungen werden entdeckt. Diese Beziehungen stehen oft im Zusammenhang mit den Prozessen, welche den kritischen Erfolgsfaktoren (Critical Business Issues CBI) und die Schwachstellen beeinflussen.

· Die Beziehungsdarstellung stellt die Referenz für die organisatorische Umgestaltung des Prozesses und die betroffenen Funktionen dar.

Die Beziehungsdarstellung ist als Skizze oder als Diagramm darzustellen. Wichtig ist es, alle Funktionen aufzeigen, welche in den betrachteten Prozess eingebunden sind (Prozessgrenze).

7.4 Wertschöpfungskettendiagramm

Das Wertschöpfungskettendiagramm (WKD) stellt Geschäftsprozesse auf hohem Abstraktionsniveau dar. Eine Wertschöpfungskette im Wertschöpfungskettendiagramm besitzt die gleichen Merkmale wie eine Funktion in der Ereignisgesteuerten Prozesskette. Prozesse können hierarchisch gegliedert werden (Prozess und Unterprozesse). Vorgänger und Nachfolger können in der Reihenfolge aufgezeigt werden. Die Beziehungen zwischen Wertschöpfungsketten werden auch als strukturbildende Beziehungen bezeichnet, weil sie entweder die funktionale Aufbaustruktur (Beziehung: ist prozessorientiert übergeordnet) oder die Ablaufstruktur (Beziehung: ist Vorgänger von) einer Organisation beschreiben. Darüber hinaus ist es möglich, Organisationseinheiten und Abteilungen, Datenobjekte, Anwendungssysteme, Leistungen, Ziele, Messgrößen und Risiken sowie deren Beziehungen zu Wertschöpfungsketten darzustellen.

Wertschöpfungskettendiagramme können Geschäftsprozesse sehr einfach und intuitiv erfassbar darstellen. Sie ermöglichen gleichzeitig die Darstellung hierarchischer Zusammenhänge und eine Verkettung entsprechend der Reihenfolge. Steigt jedoch die Anzahl der dargestellten Teilprozesse und vor allen die Anzahl ihrer Beziehungen zueinander oder zu Organisationseinheiten, Datenobjekten, Anwendungssystemen, Leistungen, Zielen, Messgrößen oder Risiken, so werden Wertschöpfungskettendiagramme schnell unübersichtlich. Regeln, nach denen sich Prozesspfade teilen, können in Wertschöpfungskettendiagrammen nicht adäquat dargestellt werden.

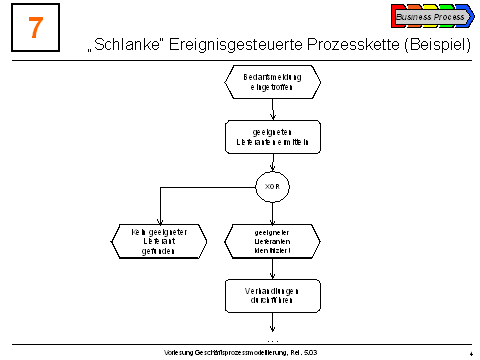

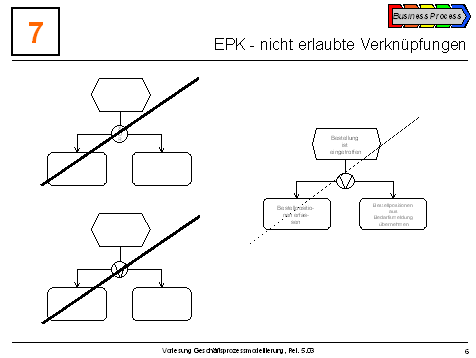

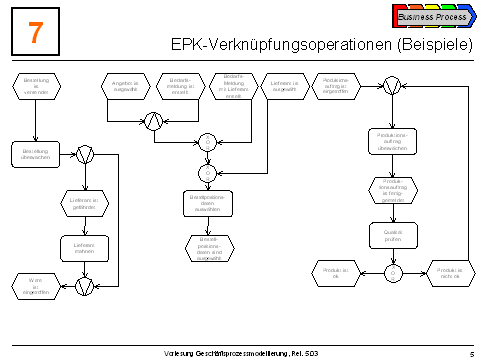

7.5 Ereignisgesteuerte Prozesskettenmodellierung

Die Ereignisgesteuerte Prozesskette (EPK) modelliert die Abläufe in Geschäftsprozessen, indem Aktivitäten in Relation zu den dazugehörigen Ereignissen gesetzt werden. Die Methode wurde im Rahmen der Architektur Integrierter Informationssysteme (ARIS) zur sichtenorientierten Modellierung von Geschäftsprozessen entwickelt und ist wesentliches Element des ARIS-Konzepts.

Ereignisgesteuerte Prozessketten stellen Arbeitsprozesse in einer semiformalen Modellierungssprache grafisch mit Syntaxregeln dar. Dadurch sollen betriebliche Vorgänge systematisiert und parallelisiert werden, um Zeit und Geld einsparen zu können. Da innerhalb des Prozesses Entscheidungen auf Basis von Bedingungen und Regeln getroffen werden, gibt es in der EPK Verknüpfungsoperatoren („und“, „oder“, „exklusiv oder“). Das Grundmodell der Ereignisgesteuerten Prozesskette umfasst neben diesen Operatoren auch Ereignisse und Funktionen. Dazu werden Objekte in gerichteten Graphen mit Verknüpfungslinien und -pfeilen in einer 1:1-Zuordnung verbunden (Ausnahme bei logischen Verknüpfungen). In einer solchen Verknüpfungskette wechseln die Objekte sich in ihrer Bedeutung zwischen Ereignis und Funktion ab, d.h. sie bilden eine alternierende Folge, die zu einem bipartiten Graphen führt. Wesentliches Kennzeichen ist die Abbildung der zu einem Prozess gehörenden Funktionen in deren zeitlich-logischer Abfolge.

7.6 Erweiterte Ereignisgesteuerte Prozesskettenmodellierung

Die in der EPK dargestellten logischen Abläufe eines Geschäftsprozesses werden anhand der erweiterten Ereignisgesteuerten Prozesskettenmodellierung um Organisations-, Daten- und Leistungsinformationen angereichert. So kann jede Funktion zusätzlich mit einem Informationsobjekt verbunden werden, aus welchem Informationen geladen oder in das Informationen gespeichert werden.

Beispielsweise können hier zusätzliche Informationen über Ausführende, unterstützende Systeme, verwendete Daten, erzeugte Dateien usw. ergänzt werden, welche die Verbindung zu anderen Modellsichten des ARIS-Hauses herstellen. Des Weiteren werden Informationsobjekte verwendet (z. B. Datenbanken, Kundendaten), welche Einfluss auf Funktionen haben oder Informationen von ihnen holen können. Datenflüsse, Organisationseinheiten oder Anwendungssysteme können integriert werden. Die Kanten, die zwischen den grafischen Objekten bestehen, werden in der e-EPK als Rollen verstanden. Beispielsweise stellt eine Kante zwischen einer Organisationseinheit und einer Funktion die Rolle einer Organisationseinheit im Hinblick auf die Funktionsausführung dar (z.B. „führt aus“, „ist fachlich verantwortlich“, usw.).

Erweiterte Ereignisgesteuerte Prozessketten mit ihrer freien Platzierung der Elemente auf der Zeichenfläche werden in ganz ähnlicher Weise verwendet und können die gleichen Sachverhalte darstellen wie Vorgangskettendiagramme (VKDs) mit ihrer Sortierung der Elemente nach Spalten.

Ereignisgesteuerte Prozessketten bieten durch die freie Platzierung der Elemente auf der Zeichenfläche Vorteile bei der Darstellung von alternativen oder parallelen Abläufen und bei Rückschleifen sowie bei der Ausnutzung der vorhandenen Zeichenfläche. Die Beschreibung standardisierter Abläufe ist leicht möglich. Für diese Technik ist umfangreiche Toolunterstützung vorhanden (z.B. Microsoft Visio, Dia (Software), ARIS Toolset, bflow* Toolbox). Es herrscht große Nähe zu Standardsoftwaresystemen.

Schwieriger ist das Erkennen von Organisationsbrüchen (Wechsel der Organisationseinheit), Systembrüchen (Wechsel des Anwendungssystems) oder Datenbrüchen (Wechsel des Datenträgers oder Datenformats) . Hier sind Vorgangskettendiagramme vorteilhafter. Probleme entstehen vor allem bei der Darstellung komplexer oder kreativer Tätigkeiten, sowie bei der Modellierung von Überwachungs- und Kontrolltätigkeiten.

Quelle: PZ0151, GNU Lizenz, www.wikipedia.org

Gleicher Prozess als Vorgangskettendiagramm siehe dort

[Bearbeiten] [Bearbeiten]

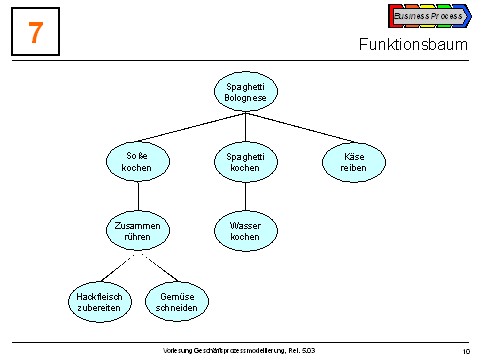

7.7 Funktionsbaum

Der Funktionsbaum beschreibt die Abhängigkeit von Funktionen eines Systems oder von Vorgängen untereinander. Ein Funktionsbaum zeigt, wie sich ein Problem (bzw. eine Problemlösung) in Teilprobleme (bzw. Teillösungen) zerlegen lässt. Aus der Sicht einer Implementierung zeigt dieses Diagramm, welche Funktion welche anderen Funktionen aufruft.

Funktionsbäume können als Ausgangspunkt einer Sequentialisierung oder Parallelisierung dienen. Für umfangreichere und präzisere Darstellungen sollte auf entsprechende Module der Unified Modelling Language (UML) ausgewichen werden.

7.8 Funktionszuordnungsdiagramm

Das Funktionszuordnungsdiagramm (FZD) beschreibt die Beziehungen von betriebswirtschaftlichen Funktionen zu Ressourcen, Informationsobjekten und weiteren Objekten der Geschäftsprozessmodellierung. Es findet hauptsächlich bei der detaillierten Darstellung von Geschäftsprozessen Anwendung, wo es eine Funktion näher beschreibt. Im Funktionszuordnungsdiagramm kann die Funktion zu sehr vielen Elementen Beziehungen eingehen.

Als Human Ressource sind Rollen/Personentypen am gebräuchlichsten. Sie sollten verwendet werden, wenn eine oder mehrere Personen in einem Unternehmen zu bezeichnen sind und die Zuordnung der Person(en) zu einer Organisationseinheit eine untergeordnete Rolle spielt. Gruppen als Human Ressource sollten verwendet werden, wenn ein fest definiertes Team zu bezeichnen ist. Organisationseinheiten werden seltener zum Ausdruck einer Human Ressource verwendet. Ihr Nachteil ergibt sich hauptsächlich daraus, dass die Namen von Organisationseinheiten bei einer Unternehmensreorganisation regelmäßig mit verändert werden und diese Änderung dann auch in den Funktionszuordnungsdiagrammen gepflegt werden muss. Als technische Ressource sind Anwendungssysteme am gebräuchlichsten. Sie sollten verwendet werden, wenn eine Software zu bezeichnen ist, die nicht an nahezu jedem Arbeitsplatz des Unternehmens zur Verfügung steht.

Beziehungen zur Funktion können z.B. verantwortlich, entscheidet, führt aus, wird informiert, wirkt mit, unterstützt, etc. sein.

Informationsobjekte sind Input-/Output, es können auch Informationsträger integriert werden (Dokument, Datei, Datenträger, etc.), ebenso Standards, Regelungen und Empfehlungen.

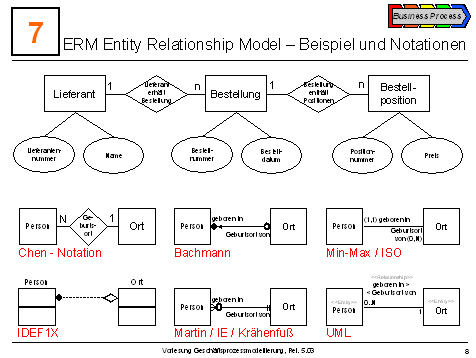

7.9 Entity-Relationshipmodell

Das Entity-Relationship-Modell (ERM) beschreibt einen Ausschnitt der realen Welt für die Datenmodellierung. Datenmodelle haben meist eine wesentlich längere Lebensdauer als Funktionen und Prozesse. Alle relevanten Objekte mit allen relevanten Eigenschaften und die relevanten Beziehungen zwischen ihnen werden erhoben, analysiert und als Datenmodell grafisch und/oder als Text formuliert. Die resultierenden Datenmodelle dienen häufig dazu, Anwendungen fachlich zu beschreiben. Wenn die Elemente eines Datenmodells oft die Objekte der Funktionen eines zu realisierenden Anwendungssystems sind, wird das Datenmodell essentieller Bestandteil eines Pflichten- oder Lastenheftes.

Erweitert man ein fachliches Datenmodell darüber hinaus um die technischen Aspekte einer geplanten Datenbank (z.B. Suchkriterien), so lässt sich durch einen Generator aus dem Datenmodell das Datenbankschema automatisch erstellen.

Das Entity-Relationshipmodell besteht aus einer Grafik und einer Beschreibung der darin verwendeten Elemente. Dateninhalte und Datenstrukturen werden dargestellt. Es dient sowohl in der konzeptionellen Phase der Anwendungsentwicklung der Verständigung zwischen Anwendern und Entwicklern (dabei wird nur das Was (die Sachlogik) und nicht das Wie (die Technik) behandelt), als auch in der Implementierungsphase als Grundlage für das Design der Datenbank. Das ERM ist der Standard für die Datenmodellierung, auch wenn es unterschiedliche grafische Darstellungsformen gibt.

Grundlage der Entity-Relationshipmodelle ist die Typisierung von Objekten und deren Beziehungen untereinander. Entität (Entity) ist ein Objekt der Wirklichkeit und kann materiell oder abstrakt sein (Projekt „4711“) und hat einen spezifischen Entitätstyp („Projekt“). Eine Beziehung definiert die Verknüpfung („Projektleiter Mayer leitet Projekt 4711“) mit dem Beziehungstyp (Projektleitung). Die Anzahl der Entitätstypen, welche an einem Beziehungstyp beteiligt sind, definiert den Grad oder die Komplexität des Beziehungstyps (normalerweise Grad 2 (binär), seltener Grad 3 oder höher). Der Grad kann durch Einführung neuer Entitätstypen immer auf binäre Komplexität zurückgeführt werden. Kardinalität (mögliche Anzahl der an einer Beziehung beteiligte Entitäten) und Attribute (Eigenschaft eines Entitätstyps) ergänzen die Darstellung.

Ein starker Entitätstyp wird durch ein oder mehrere Werte von Attributen des gleichen Entitätstyps bestimmt (Purchase Order Nummer identifiziert den Entitätstyp Purchase Order / Bestellung).

Ein schwacher Entitätstyp wird durch den Attributwert einer anderen mit der schwachen Entität in Beziehung stehenden Entität starken Typs gekennzeichnet (für die Identifikation des schwachen Entitätstyps Auftragsposition neben der Positionsnummer die Purchase Order Nummer des anderen starken Entitätstyps Purchase Order erforderlich.

Spezialisierung/Generalisierung und Zerlegung/Aggregierung sind zwei ergänzende Beschreibungsmittel, mit welchen die Realwelt verfeinert/gröber modelliert werden kann.

Die Beziehung Spezialisierung/Generalisierung wird durch „is-a“/„can-be“ beschrieben. Es handelt sich hierbei um eine 1:n-Beziehung (Rose is-a Blume, Blume can-be Rose).

Die Spezialisierung erhält man durch Aufteilung. Die Generalisierung wird durch Zusammenführen von gleichen Einzelobjekten erreicht. Diese haben gemeinsame Eigenschaften und Beziehungen. So können z. B. Kunden und Lieferanten zusätzlich zu Geschäftspartnern zusammengeführt werden, da Name, Anschrift, Bankverbindung etc. sowohl bei den Kunden als auch bei den Lieferanten vorkommen.

Für die graphische Darstellung von Entitätstypen und Beziehungstypen sind zahlreiche Notationen gebräuchlich (Chen-, Martin-, (min, max)- sowie Bachmann-Notation, IDEF1X, sowie UML Standard).

Zur Konzeption und Modellierung von Datenbanken werden zuerst Objekte durch Abstraktion der Entitätstypen gebildet. Zweiter Schritt ist das Erkennen und Zusammenfassen von Beziehungen zwischen je zwei Objekten zu einem Beziehungstyp. Es folgt die Bestimmung der Kardinalitäten, d. h. der Häufigkeit des Auftretens. Dies lässt sich graphisch im ERM darstellen. Weitere Schritte sind notwendig, lassen sich jedoch meist nicht graphisch integrieren. Dies sind die Bestimmung der relevanten Attribute der einzelnen Entitätstypen, die Markierung bestimmter Attribute eines Entitätstyps als identifizierende Attribute (Schlüsselattribute) sowie die Normalisierung. Die Redundanz innerhalb der zu erstellenden Datenbank wird verringert und die Datenintegrität erhöht. Da das Ergebnis der Normalisierung meistens zu neuen Entitätstypen und geänderten Beziehungstypen führt, beginnt man in diesen Fällen wieder mit dem ersten Schritt. Es folgt die Generierung des Schemas einer relationalen Datenbank mit all seinen Tabellen- und zugehörigen Felddefinitionen mit ihren jeweiligen Datentypen. Für starke und schwache Entitätstypen gelten jeweils andere Vorgehensweisen.

7.10 Organigramm

Das Organigramm (Organisationsplan, Organisationsschaubild, Stellenplan) ist eine grafische Darstellung der Aufbauorganisation. Organisatorische Einheiten sowie deren Aufgabenverteilung auf Stellen und Abteilungen sowie die Weisungs- und Kommunikationsbeziehungen werden ersichtlich.

Übliche Darstellungsformen in der Praxis sind das horizontale und das vertikale Organigramm sowie Mischformen aus beiden. Zur Visualisierung werden Symbole verwendet. Neben der disziplinarischen Führung kann eine Fachführung („dotted line“) dargestellt werden.

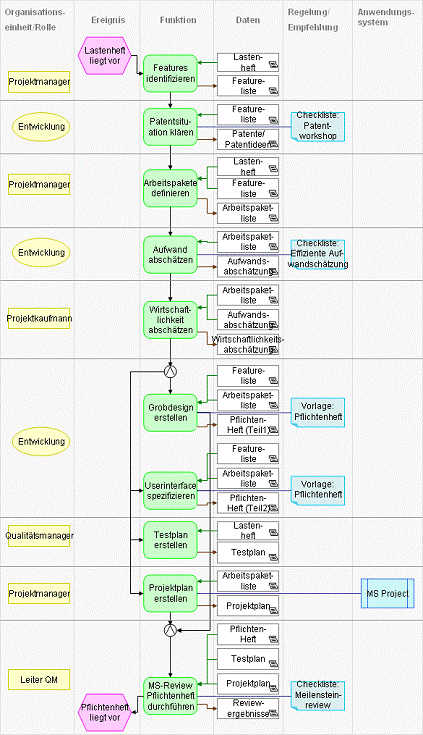

7.11 Vorgangskettendiagramm

Das Vorgangskettendiagramm (VKD) findet hauptsächlich bei der detaillierten Darstellung von Geschäftsprozessen Anwendung. Es beschreibt einen Arbeitsablauf näher. Die Fähigkeiten des VKD zur Darstellung von Elementen und Beziehungen entsprechen im Wesentlichen denen einer erweiterten Ereignisgesteuerten Prozesskette (e-EPK). Die Beziehungen zwischen Ereignissen, Funktionen und Verknüpfungsoperatoren / Konnektoren werden auch als strukturbildende Beziehungen bezeichnet, weil sie die Ablaufstruktur einer Organisation beschreiben. Die Beziehungen von Funktionen zu den weiteren Elementen werden auch als nicht strukturbildende Beziehungen bezeichnet, weil sie weder die funktionale Aufbaustruktur noch die Ablaufstruktur einer Organisation beschreiben.

Vorgangskettendiagramme mit ihrer Sortierung der Elemente nach Spalten werden in ganz ähnlicher Weise verwendet und können die gleichen Sachverhalte darstellen wie erweiterte Ereignisgesteuerte Prozessketten (e-EPKs) mit ihrer freien Platzierung der Elemente. Auch im Vorgangskettendiagramm kann die Prozessdarstellung um die Elemente und Beziehungen des Funktionszuordnungsdiagramms ergänzt werden.

Vorgangskettendiagramme bieten durch die spaltenweise Sortierung der Elemente nach Typen Vorteile bei der Erkennung von Organisationsbrüchen (Wechsel der Organisationseinheit), Systembrüchen (Wechsel des Anwendungssystems) oder Datenbrüchen (Wechsel des Datenträgers oder Datenformats).

Bei der Darstellung von alternativen oder parallelen Abläufen und bei Rückschleifen sowie bei der Ausnutzung der vorhandenen Zeichenfläche sind Vorgangskettendiagramme gegenüber e-EPKs im Nachteil, weil e-EPKs eine freie Platzierung der Elemente auf der Zeichenfläche bieten.

Vorgangskettendiagramm - Quelle: PZ0151, GNU Lizenz, www.wikipedia.org

Gleicher Prozess als e-EPK erweiterte Ereignisgesteuerte Prozesskette siehe dort

7.12 Unified Modelling Language

Die Unified Modelling Language (UML), entwickelt von der OMG Object Management Group, dient als Sprache zur Modellierung von Software und Systemen. Sie definiert Begriffe für deren Modellierung und legt mögliche Beziehungen zwischen diesen Begriffen fest. UML verwendet graphische Notationen für diese Begriffe und formuliert daraus Modelle von statischen Strukturen sowie von dynamischen Abläufen.

Die UML ist heute eine der dominierenden Sprachen für die Modellierung von betrieblichen Anwendungs- bzw. Softwaresystemen. Kennzeichnend ist die Durchgängigkeit für die Implementierung. Die verschiedenen Diagramme werden in den jeweiligen Implementierungsphasen erstellt, um eine gemeinsame Sicht aller Beteiligten zu erreichen. Verständnis und umfassende Beurteilung der Objekte, Beziehungen, Verantwortlichkeiten, Daten und Vorgänge sollen durchgängig erzielt werden.

So prüfen und bestätigen die Implementierungsverantwortlichen mit den Fachvertretern mittels Anwendungsfalldiagramm die Anforderungen an das System auf Geschäftsprozessebene. Softwareentwickler realisieren die Arbeitsabläufe aus dem daraus abgeleiteten Aktivitätsdiagramm. Systemingenieure installieren und betreiben das Softwaresystem anhand des Verteilungsdiagramms.

Über die graphische Notation hinaus legt UML fest, mit welchen Begriffen und mit welchen Beziehungen zwischen den Begriffen die einzusetzenden Modelle spezifiziert werden. Das Format wird definiert, in welchem Modelle und Diagramme zwischen Werkzeugen ausgetauscht werden. Die weiteren Diagramme unterstützen dieses Vorgehen.

Die erste Version der UML (Programmablaufplan Reloaded) entstand in den 1990er Jahren als Reaktion auf die zahlreichen unterschiedlichen objektorientierten Modellierungssprachen und -methoden. UML 1.x wurde 2005 durch eine grundlegend überarbeitete Version UML 2 abgelöst. 2006 folgt die UML 2.1. Die Arbeiten an der UML 2.2 haben bereits begonnen. Eine Vielzahl von unterschiedlichen Modellierungssprachen hatte direkten oder indirekten Einfluss auf die Konzeption der UML - u.a. OOSE, RDD, OMT, OBA, OODA, SOMA, MOSES, OPEN/OML.

UML 2 basiert auf einem neuen Metamodell und stellt viele Korrekturen und Erweiterungen bereit. Diese ermöglichen bzw. unterstützen den Austausch von Modellen, Modelltransformationen (MDA) und detaillierte Spezifikationen z.B. im Bereich Echtzeit und eingebettete Systeme. Neben neuen Diagrammen und einzelnen neuen Notationselementen wurden auch Änderungen an Notation und Semantik altbekannter Modellelemente vorgenommen, beispielsweise im Bereich Aktivitätsdiagramme, Sequenzdiagramme u.a.

UML 2 kennt sechs Strukturdiagramme:

Das Klassendiagramm
Das Kompositionsstrukturdiagramm oder Montagediagramm
Das Komponentendiagramm
Das Verteilungsdiagramm
Das Objektdiagramm
Das Paketdiagramm

Dazu kommen sieben Verhaltensdiagramme:

Das Aktivitätsdiagramm
Das Anwendungsfalldiagramm oder Use-Case / Nutzfalldiagramm
Das Interaktionsübersichtsdiagramm
Das Kommunikationsdiagramm
Das Sequenzdiagramm
Das Zeitverlaufsdiagramm
Das Zustandsdiagramm.

Die Grenzen zwischen den dreizehn Diagrammtypen sind nicht scharf. UML 2 erlaubt, dass ein Diagramm graphische Elemente unterschiedlicher Diagrammtypen enthält. Es können sogar Elemente aus einem Strukturdiagramm und aus einem Verhaltensdiagramm im gleichen Diagramm dargestellt werden, wenn damit eine besonders treffende Aussage zu einem Modell erreicht wird. Die UML 2 geht allerdings weit formaler mit Diagrammen um als die UML 1.4.

Neu definiert die UML 2 unter dem Namen UML 2.0 Diagram Interchange ein Austauschformat für Diagramme. Unterschiedliche Werkzeuge, mit denen Modelle basierend auf der UML 2 erstellt werden, können damit die Diagramme austauschen und wiederverwenden. In der UML 1.x war das nur für die Repository Modelle hinter den Diagrammen möglich, aber nicht für die eigentlichen Diagramme.

Die Diagramme der UML 2 können auf verschiedene Arten erstellt werden. Mit der Notation der UML 2 als gemeinsame Sprache kann ein Analyseteam Entwürfe von Analysemodellen an der Weißwandtafel (Whiteboard) oder in einfachen Powerpointgraphen erstellen. Meist reichen Stifte und Papier als Werkzeug. Häufig werden Diagramme der UML 2 jedoch mit von speziellen Programmen (UML-Werkzeugen) erstellt.

Eine erste Gruppe von Programmen helfen beim Zeichnen von Diagrammen der UML 2. Allerdings werden die graphischen Elemente auf den Diagrammen, die Modellelemente, nicht in einem Repository abgelegt. Zu dieser Gruppe gehören alle Programme zum Erstellen von Zeichnungen, zum Beispiel Microsoft Office Visio als kommerzielles bzw. Dia als freies Werkzeug. Die zweite Gruppe von Programmen unterstützt das Erstellung von Modellen und das Zeichnen von Diagrammen der UML 2, zum Beispiel Rational Software Architect als kommerzielles bzw. ArgoUML als freies Werkzeug. Man beachte, dass aufgrund der schnell fortschreitenden Entwicklung der UML u.U. keine vollumfängliche Unterstützung der jeweils neuesten Anwendungen möglich sein kann.

7.13 Architektur integrierter Informationssysteme ARIS

Das ARIS-Konzept (Architektur integrierter Informationssysteme) von August-Wilhelm Scheer (ehem. Institut für Wirtschaftsinformatik an der Universität des Saarlandes) soll sicher stellen, dass ein betriebliches Informationssystem vollständig seinen Anforderungen gerecht werden kann. Dieser Ordnungsrahmen geht von einer Aufteilung des Modells in Beschreibungssichten und -ebenen aus. Diese ermöglichen eine Beschreibung der einzelnen Elemente durch dafür speziell vorgesehene Methoden, ohne das gesamte Modell einbeziehen zu müssen.

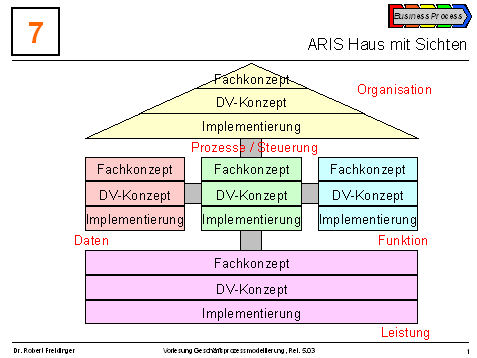

7.13.1 Beschreibungssichten

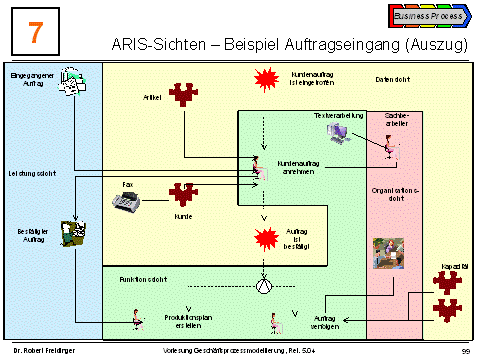

ARIS stützt sich hauptsächlich auf seine eigene Fünf-Sichten-Architektur (ARIS-Haus). Diese fünf Sichten sind die Organisations-, Daten-, Leistungs-, Funktions- sowie die Prozess- bzw. Steuerungssicht auf einen Prozess. Diese Einteilung reduziert die Komplexität des Modells auf fünf Facetten. Die Prozessmodellierung wird einfacher umzusetzen.

Jede Sicht des ARIS-Konzeptes gibt das Modell eines Geschäftsprozesses unter einem bestimmten Aspekt wieder:

Funktionssicht: Diese beschreibt die Vorgänge, welche Leistungen transformieren, und die zwischen ihnen bestehenden statischen Beziehungen. Die Begriffe Funktion, Vorgang, Aktivität und Tätigkeit werden hierbei synonym verwendet. Die Sicht umfasst alle funktionalen Elemente, ihre Gruppierungen und hierarchischen Beziehungen. Da Funktionen Ziele unterstützen und durch sie gesteuert werden, werden Ziele wegen dieser engen Verbindung ebenfalls der Funktionssicht zugeordnet. Mögliche Darstellungsform ist der Funktionsbaum.
Organisationssicht: Umfasst alle Ressourcen (menschliche Arbeitskräfte, Maschinen, Hardware), damit alle Organisationseinheiten und ihre Beziehungen, siehe auch Organigramm.
Datensicht: Fokussiert auf alle Ereignisse, welche Daten generieren, sowie die Umfelddaten, wie Schriftverkehr, Dokumente etc., werden hier ebenfalls betrachtet. Die Datensicht umfasst alle unternehmensrelevanten Informationsobjekte, siehe auch Entity-Relationship-Modell.

· Leistungssicht: Stellt alle materiellen und immateriellen Input- und Output-Leistungen einschließlich der Geldflüsse dar, somit alle Dienst-, Sach- und finanziellen Leistungen.

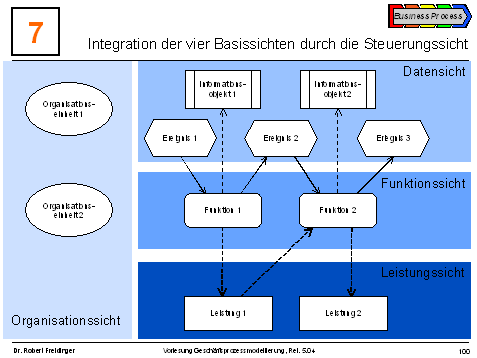

Steuerungssicht: Integration der vorangegangenen Sichten in einen logischen und zeitlichen Ablaufplan. Hier werden die anderen Sichten verknüpft. Dies erfolgt meist durch die Ereignisgesteuerte Prozesskettenmodellierung.

7.13.2 Beschreibungsebenen

Jede Beschreibungssicht des ARIS-Hauses ist in drei Beschreibungsebenen unterteilt. Ein betriebswirtschaftliches Problem wird über Fachkonzept, Datenverarbeitungskonzept (= DV-Konzept, IV-Konzept) und Implementierungsebene einer integrierten Lösung zugeführt:

Fachkonzept: Strukturierte Darstellung eines Prozesses mittels DV-fremden Beschreibungsmodellen (je nach Sicht z. B.: ERM, EPK, Organigramm, Funktionsbaum). Das Fachkonzept beschreibt den angestrebten Sollzustand in einer formalisierten Darstellung.

· DV-Konzept: Umsetzung des Fachkonzeptes in DV-nahe Beschreibungsmodelle (je nach Sicht z. B. Relationen, Struktogramme, Topologien). Das DV-Konzept dient der Anpassung des Fachkonzepts an die Anforderungen der IT, jedoch in einer von der Implementierung unabhängigen Form.

· Implementierungsebene: DV-technische Realisierung der beschriebenen Prozessteile (je nach Sicht z. B. mittels Erstellung von Programmcode, Datenbanksystemen, Einsatz von Protokollen). Hier erfolgt die Umsetzung des DV-Konzepts in konkrete IT-Landschaften (Hard- und Software).

Das ARIS-Konzept bildet die Grundlage von verschiedenen Software-Produkten (z.B. ARIS Toolset der IDS Scheer AG).

7.13.3 Aris Toolset

Das ARIS Toolset ist ein Software-Werkzeug der deutschen Firma IDS Scheer AG zum Erstellen, Pflegen und Optimieren von Geschäftsprozessen. Es basiert auf dem ARIS-Konzept. Das ARIS Toolset wird häufig bei der Implementierung von SAP-Systemen genutzt. Das Produkt ist aber auch für andere Einsatzgebiete geeignet. So kann über das ARIS Toolset auch ein Qualitätshandbuch für eine ISO 9000-Zertifizierung erstellt werden. In diesem Fall kann die Software verschiedene Teile dieses Qualitätshandbuches automatisch aus der Prozessdatenbank erstellen. ARIS kann in klassischen Prozessoptimierungsprojekten verwendet werden. Hier dient es vor allem der Beschreibung der Geschäftsprozesse (Fachkonzeption) für die nachfolgende Herleitung von DV-Konzepten und die Entwicklung eigener Softwareanwendungen. Neuerdings wird ARIS Toolset auch immer stärker zur Umsetzung von Unternehmensrichtlinien verwendet (z.B. SOX Sarbanes-Oxley Act, Management Risk Controlling etc.).

Das ARIS Toolset besteht aus unterschiedlichen Modulen/Komponenten. Diese umfassen:

Modellierung als Basisfunktionaltiät des ARIS Toolsets. Diese beinhaltet einen grafischen Modelleditor, die Datenbankverwaltung, die Benutzerverwaltung, die Modellverwaltung, die Objektverwaltung, sowie die Layout- und Modellgenerierung. So können bspw. grafische Modellobjekte angelegt und verändert werden, Datenbanken angelegt, verändert und gelöscht werden, eine Benutzer- und Zugriffsrechtverwaltung generiert werden, oder eine Layout- und Modellgenerierung erfolgen.
Publishing (Navigation) stellt einen lesenden Zugriff auf die Modelle zur Verfügung. Es wird häufig als passive Komponente bezeichnet. Ziel ist es zu jeder Rolle im Unternehmen die jeweils relevanten Modellinformationen übersichtlich darzustellen. Diese Zugang erfolgt dabei ausschließlich über den Web-Browser.
Analyse/Simulation: Das Ziel liegt hier in der Modellauswertung. Kennzahlen zur Bewertung der Modelle werden erzeugt. Hierbei unterscheidet man zwischen statischer und dynamischer Erfassung der Kennzahlen.
Prozesskostenrechnung: Ziel ist es, die Funktionen der indirekten Leistungsbereiche kostenmäßig zu bewerten.
Balanced Scorecard
Reporting: Aufgabe des Reporting ist es, alle anfallenden Informationen flexibel nach unterschiedlichen Gesichtspunkte auszuwerten und in strukturierter und leicht verständlicher Form zum Zwecke der Entscheidungsunterstützung aufzubereiten.
Konfiguration. Sie ermöglicht das Ausblenden existierender Standardobjekte oder das Hinzufügen neuer Kundenobjekte, um so eine individuelle Übersicht zu bieten.

Alle ARIS-bezogenen Produkte wurden mittlerweile in der ARIS Plattform zusammengeführt. Diese umfasst alle ARIS-Produkte für das gesamte Geschäftsprozessmanagement. Die Spanne reicht von der Strategie über die Implementierung bis hin zum Controlling der Geschäftsprozesse. Neben dem ARIS Toolset für den Einsatz unter Microsoft Windows gibt es auch die web-basierten Produkte ARIS Business Architect und ARIS Business Designer sowie den ARIS Web Publisher und den ARIS Business Publisher für die Veröffentlichung der Prozessinhalte im unternehmensinternen Netzwerk.

7.14 Workflow Management

Workflow-Management ist die elektronische Ausführung von Geschäftsprozessen. Es bildet eine Spezifikation für die Ausführung von Arbeitsabläufen mit Hilfe von IT-Systemen und unterstützt das Geschäftsprozessmanagement technologisch.

Einer Aktivität als kleinster Ausführungseinheit eines Arbeitsablaufs sind typischerweise eine Tätigkeit, ausführende Ressourcen (Personen, Maschinen), zu benutzende Ressourcen (Werkzeuge, Maschinen, weitere Betriebsmittel und -hilfsmittel) und eine zeitliche Abhängigkeit (Reihenfolge, Ausführungsdauer usw.) zugeordnet.

Ein Workflow ist ein Prozess (oder Vorgang, Geschäftsvorfall, Arbeitsablauf), welcher aus einzelnen Aktivitäten aufgebaut ist. Diese beziehen sich auf Teile eines Geschäftsprozesses oder andere organisatorische Vorgänge. Dabei beschreibt ein Workflow ausführlich die operative Ebene. Idealerweise sollte die folgende Aktivität durch den Ausgang der jeweils vorangehenden determiniert sein. Die einzelnen Aktivitäten stehen in Abhängigkeit zueinander. Ein Workflow hat einen definierten Anfang, einen organisierten Ablauf und ein definiertes Ende. Workflow ist der Teil eines Prozesses (Geschäftsprozesses), welcher IT-gestützt durchgeführt wird. Workflows zeichnen sich durch einen koordinativen Charakter aus. Dies steht im Gegensatz zu kooperativen Systemen, in denen mehr das synchrone Zusammenarbeiten gefördert wird. Ein Workflow wird typischerweise durch die Sequentialisierung und Parallelisierung der Arbeitsschritte erreicht. Synchrone Aktivitäten laufen strikt getrennt ab.

Das Workflow-Management umfasst alle Aufgaben, welche bei der Modellierung, Spezifikation, Simulation sowie bei der Ausführung und Steuerung der Workflows erfüllt werden müssen. Ein Workflow-Management-System (WfMS) dient der aktiven Steuerung arbeitsteiliger Prozesse. Eine Workflow-Management-Anwendung ist eine implementierte Lösung zur Steuerung von Workflows auf der Basis eines Workflow-Management-Systems.

Workflow Management-Systeme unterstützen strukturierte Aufgaben und Prozesse. Hingegen leistet Groupware die Unterstützung für eher unstrukturierte Prozesse. Auf technischer Ebene kann eine zunehmende Integration der Funktionalitäten von Workflow-Management-Systemen, Dokumentenmanagement-Systemen, Enterprise Content Management Systemen, Enterprise Resource Planning (ERP) mit Hilfe von Enterprise Application Integration (EAI) beobachtet werden. Workflow-Systeme werden häufig der Groupware und dem Bereich CSCW (Computer Supported Co-operative Work) zugeordnet, da sie die Arbeit unterschiedlicher Personen innerhalb einer Organisation regeln. Im Gegensatz zu CSCW-Systemen wie Multi-User-Editoren, besitzen WfMS nur geringe Unterstützung für kooperative Interaktion.

Zur Einführung von Workflow-Management ist eine Erfassung der Prozesse notwendig. Dadurch wird eine bessere Dokumentation gewährleistet. Im Zuge der Dokumentation können ”Umwege“ entdeckt werden. Man erhält einen Überblick über die möglichen Wege, welche es im Rahmen eines Ablaufes in einem Unternehmen gibt. Die zentrale Erfassung von Prozessen und die Unterstützung durch ein Workflow-Management-System ermöglicht die Bereitstellung von Infrastruktur, beispielsweise für das Aufrufen von Tools oder das Ermitteln geeigneter Mitarbeiter für die nächsten Schritte innerhalb eines Projektes. Die Anwender werden durch den Prozess geführt und über das weitere Vorgehen informiert. Zudem ist es möglich, zur Laufzeit den aktuellen Status eines laufenden Prozesses zu erfassen und mit zu verfolgen.

Folgende Aspekte kann man im Zusammenhang mit Prozessen berücksichtigen:

· Funktionsaspekt: Was muss ausgeführt werden?

· Organisationsaspekt: Wer führt den Workflow aus?

· Operationsaspekt: Wie wird ein Workflow umgesetzt (beteiligte Tools etc.)?

· Informationsaspekt: Welche Daten werden benötigt und erzeugt?

Mit der Einführung von Workflow-Management sollen Prozessqualität verbessert, Prozesse vereinheitlicht, Bearbeitungszeiten und Kosten reduziert, Informationsverfügbarkeit und Transparenz verbessert, Medienbrüche vermieden und die Flexibilität der Prozesse erhöht werden.

Die starre Struktur eines Workflow-Managements erschwert den Umgang mit seltenen oder unvorhergesehenen Ereignissen. Die Weiterentwicklung der Umwelt wird nicht berücksichtigt. Mitarbeiter verlieren Eigenverantwortung. Abweichungen vom vorgegebenen Handeln werden sanktioniert. Leistungsträger unter den Mitarbeitern fühlen sich oft gegängelt. Dienst nach Vorschrift wird gefördert. Bestehende inoffizielle Teams werden (gewollt) gestört und brechen auseinander. Die eindeutige Transparenz bei Fehlern hemmt Initiative und fördert Absicherungstendenz der Mitarbeiter. Das Management betrachtet Mitarbeiter potentiell als austauschbare Ressource zu Erfüllung des Workflowplans (Outsourcen?). Kreativität und Ideen zur Verbesserung der Geschäftsprozesse werden eher gebremst.

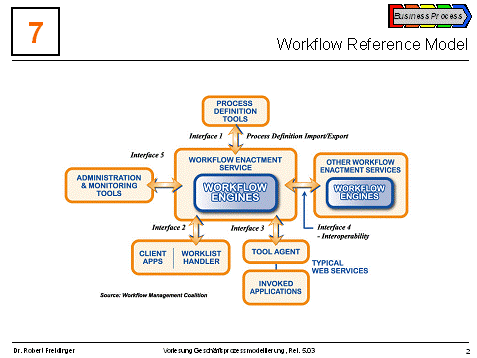

Weiterentwickelt wird Workflow Management von der Workflow-Management Coalition (WfMC). Diese wurde 1993 gegründet und ist ein Verbund von mehr als 300 Herstellern, Nutzern, Beratern und Wissenschaftlern im Bereich des Workflow-Managements. Hauptziel der WfMC ist die Etablierung eines Workflow Referenzmodelles, und der damit verbundenen XML Process Definition Language (XPDL) sowie des Webservice-Protokolls Wf-XML. Die WfMC unterstützt mit XPDL ebenfalls die grafische Business Process Modeling Notation (BPMN).

Dieses Referenzmodel generiert einen Rahmen für Workflow Systeme. Es identifiziert deren Charakteristiken, Funktionen und Interfaces. Das Process Definition Tools Interface (1) fokussiert auf dem Interface zwischen Prozessdefinition, Modellierungstools und Workflow Engines. Das Workflow Client Application Interface (2) definiert APIs (Application Programming Interfaces) für Client Applications. Services von der Workflow Engine werden angefordert, um den Verlauf von Prozess, Aktivitäten und Arbeitsschritten zu steuern. Invoked Applications Interface (3) erzeugt APIs, welche es der Workflow Engine erlauben, unterschiedliche Anwendungen durch “Common Agent Software” aufzurufen. Workflow Interoperability Interface (4) definiert Workflow Interoperability Models und ihre entsprechenden Standards für das Zusammenwirken. Administration & Monitoring Tools Interface (5) beschreibt Überwachungs- und Kontrollfunktionen. Für die jeweiligen Interfaces sind Working Groups etabliert.

Literaturverzeichnis

In diesem Verzeichnis sind interessante Quellen zu finden, die sich mit dem Themenkreis Prozess beschäftigen.

Abecker, A.; u.a.: Geschäftsprozessorientiertes Wissensmanagement – Effektive Wissensnutzung bei der Planung und Umsetzung von Geschäftsprozessen, Berlin, 2002.

Agyris, C.: Organizational Learning, Blackwell Business 1992.

Ahlrichs, F.; Knuppertz, T.: Controlling von Geschäftsprozessen. Prozessorientierte Unternehmenssteuerung umsetzen, Stuttgart, 2006.

Aichele, C.: Kennzahlenbasierte Geschäftsprozessanalyse, Wiesbaden 1997.

Allweyer, T.: Geschäftsprozessmanagement. Strategie, Entwurf, Implementierung, Controlling, Bochum, 2005, ISBN 3-937137-11-4.

Andrews, D.; Stalick, S.: Business Reengineering - The Survival Guide, Prentice Hall, 1994.

Baumgartner, Ebert, Schleider: Regeln zur Modellierung von ereignisgesteuerten Prozessketten, Beilage zur kaufmännischen ZPG – Mitteilung Nr. 24.

Becker, J.; Kugeler, M.; Rosemann, M. (Hrsg): Ein Leitfaden zur prozessorientierten Organisationsgestaltung, Berlin, 2003.

Becker, J.; Kugeler, M.; Rosemann, M.: Prozessmanagement – Ein Leitfaden zur prozessorientierten Organisationsgestaltung. 6. überarbeitete und erweiterte Auflage, Springer, Berlin 2008, ISBN 3-540-79248-1.

Berning, R.: Prozessmanagement und Logistik. Gestaltung der Wertschöpfung, Berlin, 2002.

Best, E.; Weth, M.: Geschäftsprozesse optimieren. Der Praxisleitfaden für erfolgreiche Reorganisation, Wiesbaden, 2005.

Botta, V.: Kennzahlensysteme als Führungsinstrument: Planung, Steuerung und Kontrolle der Rentabilität im Unternehmen, Berlin, 1997.

Chen, P.: Entity-Relationship Modelling - Historical Events, Future Trends, and Lessons Learned. In: Software Pioneers: Contributions to Software Engineering, Broy M. and Denert, E. (eds.), Springer-Verlag, Berlin, Lecturing Notes in Computer Sciences, June 2002, pp. 100-114, ISBN 3-540-43081-4.

Chen, P.: The Entity-Relationship Model -Toward a Unified View of Data. In: ACM Transactions on Database Systems 1/1/1976 ACM-Press ISSN 0362-5915, S. 9–36.

Copeland, T; Koller, T.; Murrin, J.: Unternehmenswert - Methoden und Strategien für eine wertorientierte Unternehmensführung, Campus Verlag, 1993.

Davenport, T. H.: Process Innovation, Reengineering Work through Information Technology, Harvard Business School Press, Boston, 1993.

Doppler, K.; Lauterburg, C.: Change Management - Den Unternehmenswandel gestalten, Campus Verlag, 1994.

Ehrmann, H.: Kompakt Training Balanced Scorecard, Ludwigshafen, 2003.

Elmasri, R.; Navathe, S.: Fundamentals of database systems. Addison Wesley, ISBN 0-8053-1755-4.

Foschiani, S.: Strategisches Wertschöpfungsmanagement in dynamischer Umwelt, Frankfurt, 2005.

Gadatsch, A.: Grundkurs Geschäftsprozess-Management, Wiesbaden, 2006.

Gadatsch, A.: Management von Geschäftsprozessen, 2. Aufl., Braunschweig u.a. 2002.

Gaitanides, M.; Scholz, R.; Vrohlings, A.: Prozessmanagement. Konzepte, Umsetzungen und Erfahrungen des Reengineering, München, 1994.

Ganz, W.; Hofmann, J.: Fit4Service. Benchmarking für die Dienstleistungswirtschaft, Stuttgart, 2005.

Garais, R.; Stummer, M.: Prozesse & Projekte, Wettbewerbsvorteile durch Prozessmanagement, Wien, 2006.

Gierhake, O.: Integriertes Geschäftsprozessmanagement, effektive Organisationsgestaltung mit Workflow-, Workgroup- und Dokumentenmanagementsystemen, Braunschweig u.a., 2000.

Goldratt, E.: The goal - A process of ongoing improvement, New York, 1984.

Gomez, P.: Wertmanagement - Vernetzte Strategien für Unternehmen im Wandel, ECON Verlag, 1993.

Griese, J.; Sieber, P.: Betriebliche Geschäftsprozesse: Grundlagen, Beispiele, Konzepte, Bern, 1999.

Hammer, M.; Champy, J.: Business Reengineering, Frankfurt, 1994.

Hammer, M.; Champy, J.: Reengineering the Corporation - A Manifesto for Business Revolution, Harper Business, 1993.

Hauser, C.: Marktorientierte Bewertung von Unternehmensprozessen, Bergisch Gladbach, 1996.

Hofler-Alfeis, J.: Geschäftsprozessmanagement. Innovative Ansätze für das wandlungsfähige Unternehmen, Marburg, 1999.

Hórvath & Partner (Hrsg).: Prozessmanagement umsetzen, Stuttgart, 2005.

Hórvath, et.al.: Balanced Scorecard umsetzen; Stuttgart, 2001.

Hüsselmann, C.: Fuzzy-Geschäftsprozessmanagement, Diss. Saarbrücken, 2003.

Imai, M.: Kaizen - Der Schlüssel zum Erfolg der Japaner im Wettbewerb, Wirtschaftsverlag Langen Müller/Herbig, 1993.

Jablonski, S.; Böhm, M.; Schulze, W. (Hrsg.): Workflowmanagement: Entwicklung von Anwendungen und Systemen – Facetten einer neuen Technologie. dpunkt Verlag, Heidelberg 1997, ISBN 3-920993-73-X (Systematische Einführung in Modellierung und Technik aus dem Jahre 1997).

Jung, B.: Prozessmanagement in der Praxis, Vorgehensweisen, Methoden, Erfahrungen, Köln, 2002.

Kairies, P.: So analysieren Sie Ihre Konkurrenz. Konkurrenzanalyse und Benchmarking in der Praxis, Renningen, 2005.

Keller, G.; Nüttgens, M.; Scheer, A.-W.: Semantische Prozeßmodellierung auf der Grundlage Ereignisgesteuerter Prozeßketten (EPK). Erschienen in der Reihe: Veröffentlichungen des Instituts für Wirtschaftsinformatik. A.-W. Scheer (Hrsg.). Heft 89, Saarbrücken 1992.

Kueng, P.: Verbesserung von Geschäftsprozessen durch Prozessmonitoring, IO Management Zeitschrift Nr. 12, 1997, Seite 47 – 51.

Kumpf, A.: Balanced Scorecard in der Praxis: In 80 Tagen zur erfolgreichen Umsetzung, Landsberg/Lech, 2001.

Lang, K.: Gestaltung von Geschäftsprozessen mit Referenzbausteinen, Wiesbaden 1997.

Maier, R.: Qualität von Datenmodellen, Wiesbaden 1996.

Malik, F.: Wirksame Unternehmensaufsicht - Corporate Governance in Umbruchzeiten, FAZ –Wirtschaftbücher 1997.

Mertens, K. (Hrsg.): Benchmarking. Leitfaden für den Vergleich mit den Besten, Düsseldorf, 2004.

Meyer, H.; Beck, H.: Geschäftsprozessorientierte Betriebswirtschaftslehre mit Rechnungswesen – ein Unterrichtsbeispiel, in Erziehungswissenschaft und Beruf Heft 3, 2000, S. 290.

Muksch, H.; Holthuis, J.; Reiser, M.: Das Data Warehouse Konzept – ein Überblick, in: Wirtschaftsinformatik 38(1996)4, S. 421-433.

Myers, P.S.: Knowledge Management and Organizational Design, Boston u.a. 1996.

Nippa, M.; Picot, A.: Prozeßmanagement und Reengineering: Die Praxis im deutschsprachigen Raum, 2. Aufl., Frankfurt 1996.

Nordsieck, E.: Grundlagen der Organisationslehre, Stuttgart, 1934.

Oberweis, A.: Modellierung und Ausführung von Workflows mit Petri-Netzen, Stuttgart u.a. 1996.

Oestereich, B.: Objektorientierte Softwareentwicklung, München u.a. 1997.

Oesterle, H.: Business Engineering - Prozess- und Systementwicklung, Springer Berlin 1995.

Osterloh, M.; Frost, J.: Prozessmanagement als Kernkompetenz. Wie Sie Business Reengineering strategisch nutzen können, Wiesbaden, 2003.

Pfitzinger, E.: Geschäftsprozess – Management. Steuerung und Optimierung von Geschäftsprozessen, Berlin, 2003.

Porter, M.: Wettbewerbsvorteile – Spitzenleistungen erreichen und behaupten, Campus, 1999.

Reichmann, T.: Controlling mit Kennzahlen und Managementberichten, Vahlen Verlag, 1993.

Remme, M.: Konstruktion von Geschäftsprozessen, Wiesbaden 1997.

Richter von Hagen, C.; Stucky, W.: Business-Process- und Workflow-Management. Teubner, Stuttgart 2004, ISBN 3-519-00491-7.

Rosenkranz, F.: Geschäftsprozesse. Modell- und computergestützte Planung, Berlin/Heidelberg/New York, 2006.

Scheer, A.-W.: ARIS - Modellierungsmethoden, Metamodelle, Anwendungen, 3. Aufl., Berlin u.a. 1998.

Scheer, A.-W.: ARIS – Vom Geschäftsprozess zum Anwendungssystem. 4. Auflage, Springer, Berlin 2002, ISBN 3-540-65823-8.

Scheer, A.-W.: Vom Geschäftsprozess zum Anwendungssystem, 3. Auflage, Berlin u.a. 1998.

Scheer, A.-W.: Wirtschaftsinformatik – Referenzmodelle für industrielle Geschäftsprozesse, 7. Aufl., Berlin u.a. 1997.

Scheer, A.-W.: Workflow-Systeme: Jetzt auch im Büro, in: Harvard Business Manager 19(1997)1, S. 115-122.

Scheer, A.-W.; Jost, W.: ARIS in der Praxis, Springer Verlag, Berlin 2002, ISBN 3-540-43029-6.

Scheiberle, A.: EASY ISO 9001:2000 für kleine Unternehmen, München, 2002.

Schmelzer, H.; Sesselmann, W..: Geschäftsprozessmanagement in der Praxis, München, 2006.

Schmidt, F.: Strategisches Benchmarking. Gestaltungskonzeptionen aus der Mark- und Ressourcenperspektive, Köln, 2000.

Schmidt, G.: Prozessmanagement: Methoden und Modelle, Berlin, 2002.

Schreiner, P.: Gestaltung kundenorientierter Dienstleistungsprozesse, Wiesbaden, 2005.

Shingo, S.: Non-Stock Production, The Shingo System for Continuous Improvement, Cambridge/Mass, 1988.

Smith, J.M; Smith, D.C.P.: Database Abstraction: Aggregation, Communications of the ACM, Vol. 20, Nr. 6, pp. 405–413, June 1977.

Smith, J.M; Smith, D.C.P.: Database Abstractions: Aggregation and Generalization, ACM Transactions on Database Systems, Vol. 2, No. 2 (1977), S. 105–133 .

Stahlknecht, P.; Hasenkamp, U.: Einführung in die Wirtschaftsinformatik, 9. Aufl. Berlin u.a. 1999.

Stalk, G.; Hout, T.: Zeitwettbewerb - Schnelligkeit entscheidet auf den Märkten der Zukunft.

Staud, J.: Geschäftsprozessanalyse, 2. Aufl., Berlin u.a. 2001.

Steinbuch, P.: Organisation, Ludwigshafen, 1988.

Stöger, R.: Geschäftsprozesse. Erarbeiten-gestalten-nutzen, Stuttgart, 2005.

Twardowski, D.: Innovation durch Benchmarking, Berlin, 2006.

Van der Aalst, W.; Van Hee, K.: Workflow Management - Models, Methods, and Systems. The MIT Press, Cambridge, Massachusetts 2002, ISBN 0-262-01189-1.

Weber, J.; Wertz, B.: Benchmarking Excellence, Bd. 10, Vallendar, 1999.

Zell, M.: Informationstechnische Gestaltung von Führungssystemen, in: Controlling 9(1997)4; S. 290-301.
